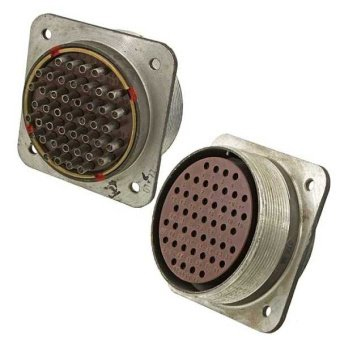

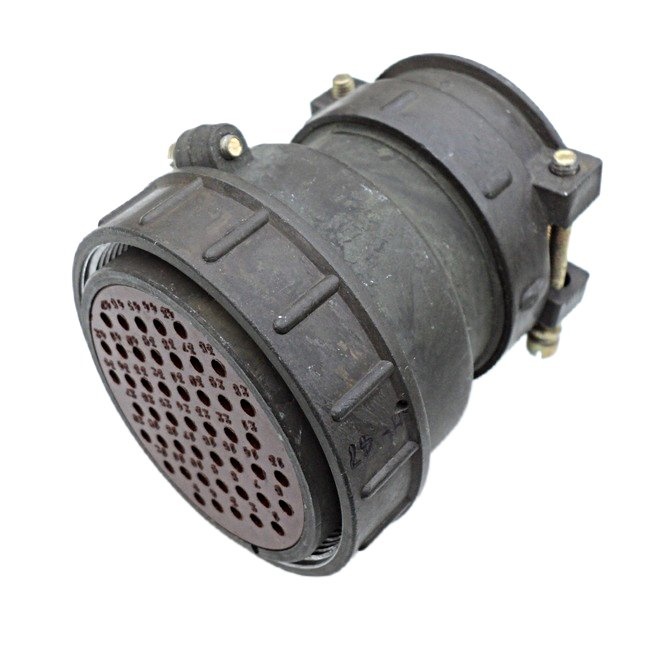

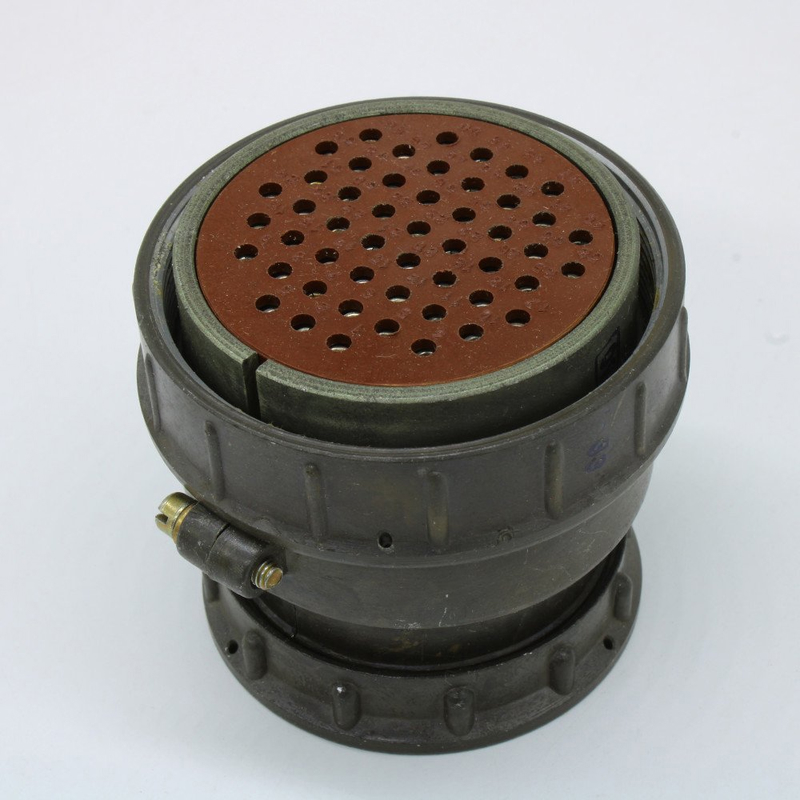

СШР60П4НШ3Н — это розетка приборного типа из серии низкочастотных цилиндрических соединителей СШР, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

СШР указывает на тип специального негерметичного соединителя, 60 — условный размер корпуса, П — приборное исполнение без патрубка, 4 — количество контактов, НШ — нормальные условия эксплуатации с шпоночным поляризацией, 3 — конкретная комбинация контактов.

Технические характеристики

Рабочий ток достигает 17,5 А, максимальное напряжение — до 850 В постоянного тока. Диаметр контактов — 2,5 мм с серебряным покрытием, сопротивление контактов не превышает 1 мОм, а сопротивление изоляции — не менее 5000 МОм.

Соединитель выдерживает синусоидальную вибрацию до 300 м/с² (1–5000 Гц), механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), а также пониженное давление до 1,3·10⁻⁴ Па.

Условия эксплуатации

Рабочая температура — от -60°C до +60°C (с учетом перегрева контактов до +110°C), климатическое исполнение УХЛ для внутреннего и наружного применения при защите от пыли и влаги. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — до 25 лет.
