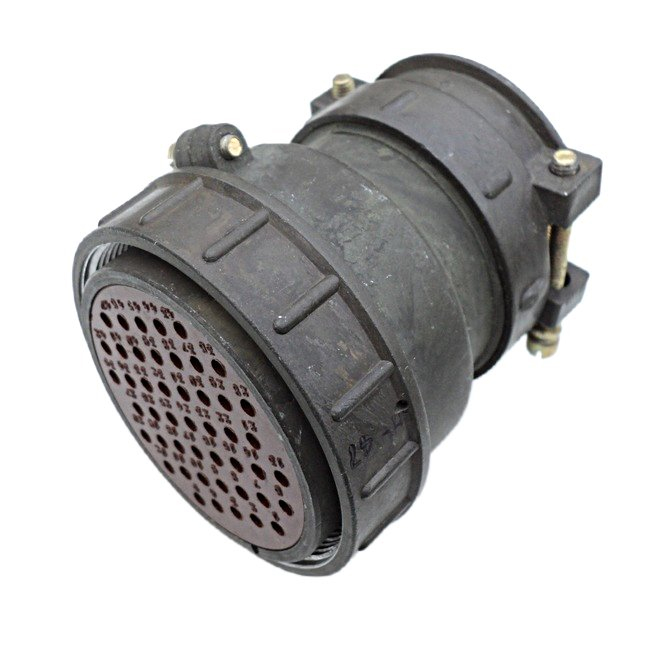

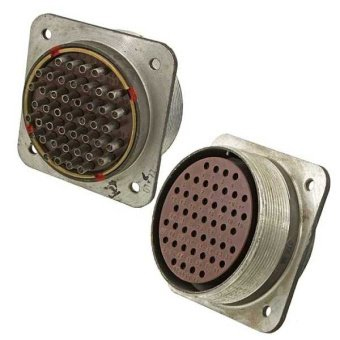

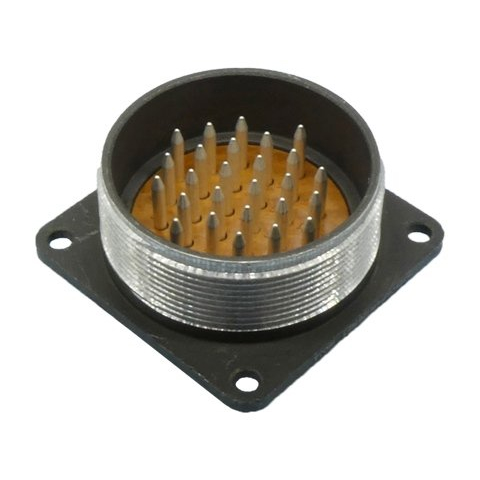

СШР60П4Ш3Н — это низкочастотный цилиндрический электрический разъём (розетка) из серии СШР, предназначенный для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Описание

Соединители серии СШР негерметичные, состоят из вилки и розетки, которые бывают блочными (приборными) или кабельными. Блочная часть выполняется без патрубка, кабельная — с прямым (П) или угловым (У) патрубком. Сочленение резьбовое, поляризация одношпоночная, монтаж внутренний объёмный или пайкой, контакты с серебряным покрытием.

Расшифровка обозначения

СШР — тип соединителя (специальный, негерметичный); 60 — условный размер корпуса; П — конструктивное исполнение (без патрубка для приборной части или с прямым для кабельной); 4 — количество контактов; Ш — вид гайки патрубка (для экранированного кабеля); 3 — исполнение (например, ЭШ3 указывает на конкретную модификацию); Н — возможно, нормальное исполнение.

Технические характеристики

• Максимальная токовая нагрузка на контакт: до 35 А.

• Сопротивление контактов: не более 1,3 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60 до +70°C (или до +85°C в некоторых модификациях).

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Климатическое исполнение: УХЛ, для внутреннего и наружного применения (с защитой от пыли и влаги).

Механические воздействия

Выдерживает синусоидальную вибрацию (5–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные), линейные нагрузки до 2000 м/с². Работает при пониженном давлении до 1,3·10⁻⁴ Па.
