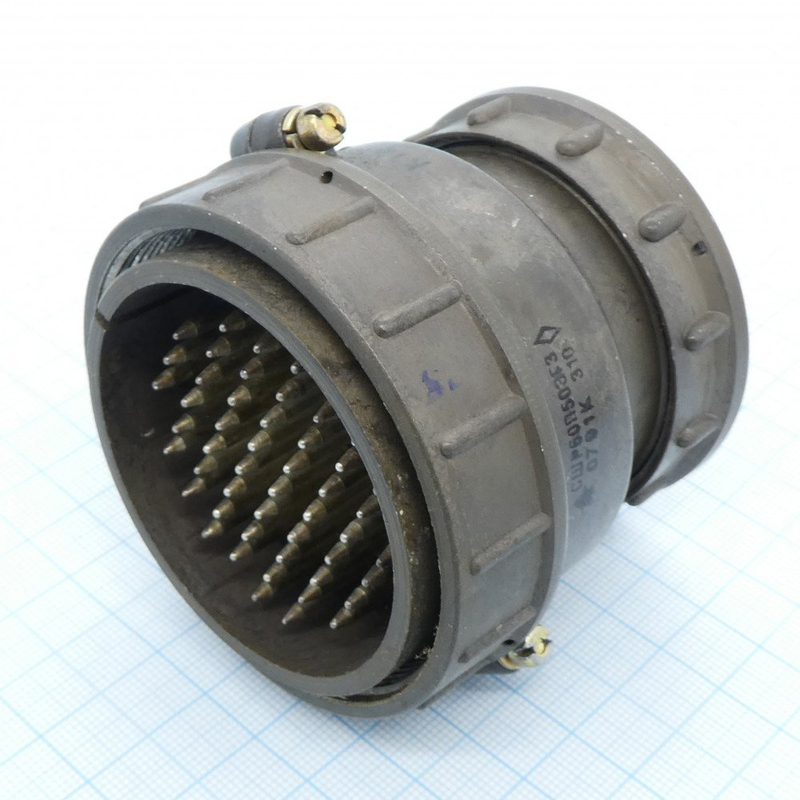

Соединители СШР60П50ЭГ3Н представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В. Они состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Блочные части изготавливаются без патрубков, а кабельные — с прямым или угловым патрубком.

Технические характеристики :

• Сопротивление контактов : не более 1,3 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Максимальная токовая нагрузка на одиночный контакт : 35 А (в зависимости от исполнения).

• Количество контактов : 50.

• Тип соединения : резьбовое.

• Поляризация корпуса : одношпоночная.

• Покрытие контактов : серебро.

• Способ монтажа : пайка.

• Климатическое исполнение : УХЛ.

• Рабочий температурный диапазон : от -60 до 70°C.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 25 лет.

• Количество сочленений-расчленений : 500.

Структура условного обозначения :

• СШР : тип соединителя.

• 60 : условный размер корпуса.

• П : конструктивное исполнение (без патрубка для блочной части).

• 50 : количество контактов.

• Э : вид гайки патрубка (для экранированного кабеля).

• Г : вид контактов (роз
