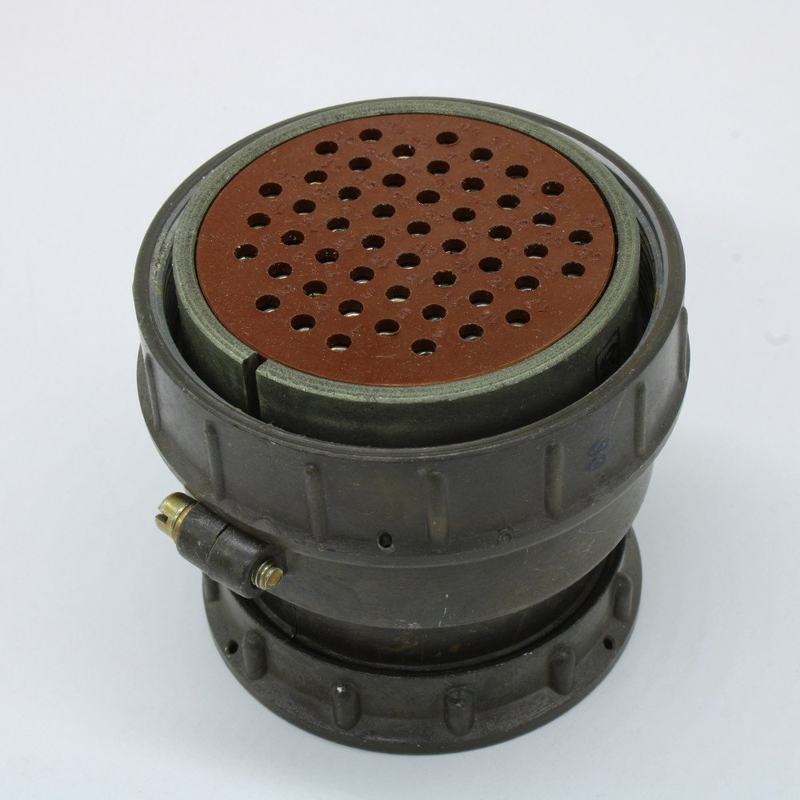

СШР60П50ЭШ3 — это соединитель, который используется в радиоэлектронной и радиотехнической аппаратуре. Он предназначен для работы в электрических цепях как постоянного, так и переменного тока, с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Технические характеристики

Основные параметры:

• Тип соединителя: цилиндрический, низкочастотный.
• Количество контактов: 50.
• Размер корпуса: 60.
• Сочетание контактов: 3.
• Метод монтажа: пайка или на панель.
• Рабочий ток на контактах: до 17,5 А.
• Сопротивление электрического контакта: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Климатическое исполнение: УХЛ (умеренно-холодный, низкая влажность).
• Температурный диапазон эксплуатации: от -60°С до +60°С .

Физические характеристики:

• Габаритные размеры: 81,1 ? 72,5 ? 66,1 мм.
• Материал покрытия контактов: серебро.
• Материал корпуса: металл или карболит .

Применение

Соединитель СШР60П50ЭШ3 используется для соединения и разъединения электрических цепей, проводов и кабелей в электроаппаратуре. Он может быть как приборным (например, вилка ), так и кабельным (например, розетка ).

Особенности конструкции

Соединитель имеет резьбовое сочленение, что обеспечивает надежное соединение. Он также может быть использован с экранированными кабелями, что делает его подходящим для работы в условиях с высоким уровнем электромагнитных помех. Важно отметить, что соединители данной серии взаимосочетаемы между собой и могут использоваться в различных конфигурациях в зависимости от требований конкретного применения.
