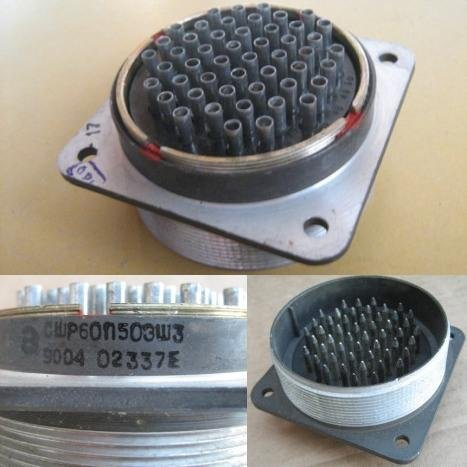

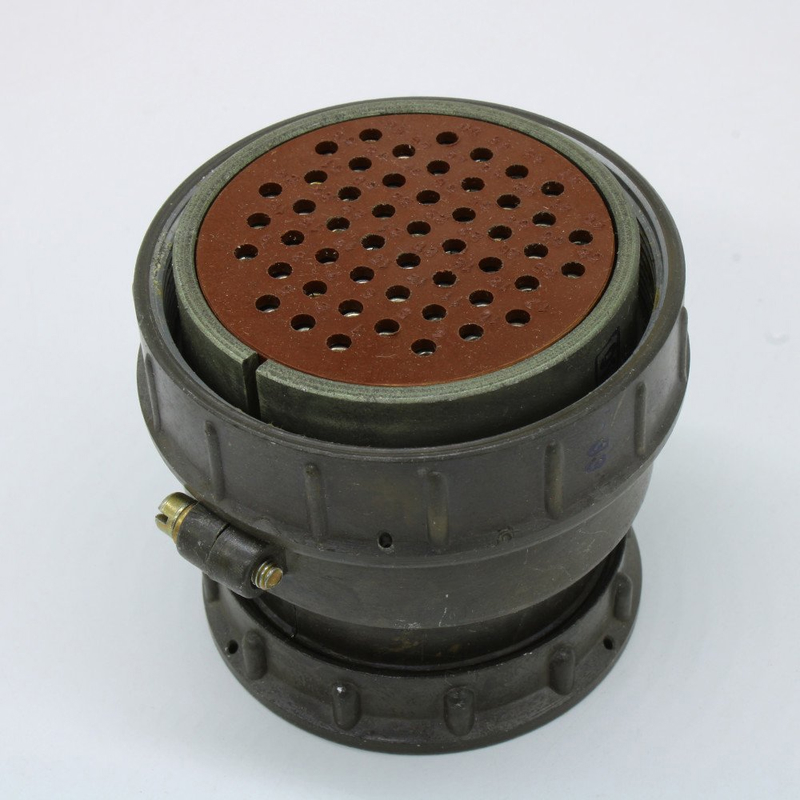

СШР60П50ЭШ3 — это кабельная розетка из серии СШР (цилиндрический низкочастотный соединитель общего назначения), предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре.

Назначение и тип соединителя

СШР60П50ЭШ3 используется как разъёмной соединитель для электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель относится к негерметичному типу, рассчитан на эксплуатацию в нормальных и умеренных климатических условиях.

Ключевые технические параметры

• Количество контактов: 50.

• Типоразмер корпуса: 60 (цилиндрический разъём с условным диаметром корпуса).

• Максимальное рабочее напряжение постоянного тока: до 850 В.

• Рабочий ток на контактах: до 17,5 А (в зависимости от конструкции контактов и нагрузки).

• Сопротивление электрического контакта: не более 1 мОм.

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Конструкция и монтаж

• Исполнение: с прямым патрубком для кабельной части (обозначение «П»), предназначенной для экранированного кабеля (суффикс «Э»).

• Сочленение с вилкой — резьбовое, обеспечивающее надёжное и вибростойкое соединение.

• Метод монтажа контактов — пайка; используются металлические контакты, часто с серебряным покрытием для снижения переходного сопротивления.

Надёжность и долговечность

• Минимальная наработка: порядка 1000 часов работы.

• Количество сочленений–расчленений: не менее 500 циклов.

• Минимальный срок сохраняемости: 15–25 лет (в зависимости от документации конкретного производителя).

Мы можем подробно расшифровать обозначение СШР60П50ЭШ3 по буквам и цифрам или подобрать аналоги/вилку к этой розетке.
