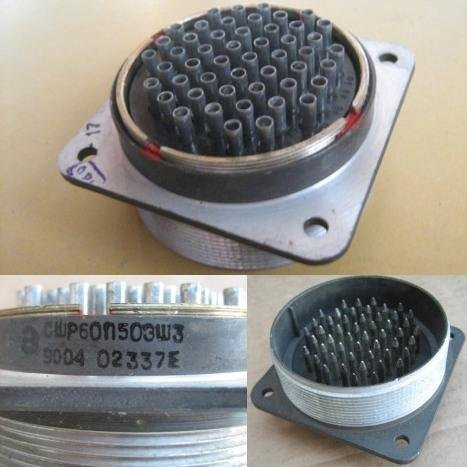

СШР60П50ЭШ3 вилка

СШР60П50ЭШ3 — это цилиндрический низкочастотный негерметичный соединитель типа СШР, выполненный в виде приборной вилки (часть разъёма, которая устанавливается на блок/прибор). Такие соединители широко применяются для соединения и разъединения электрических цепей в узлах и блоках радио‑ и электронной аппаратуры специального и общего назначения.

Назначение и область применения

Соединитель СШР60П50ЭШ3 предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Обычно используется для внутреннего монтажа в блоках и шкафах, в том числе при подключении экранированного кабеля через соответствующую розетку.

Конструкция и габариты

• Тип : негерметичный низкочастотный цилиндрический соединитель с резьбовой системой фиксации сочленения.

• Габарит цвета : 60 (условный размер корпуса).

• Количество контактов : 50 шт.

• Исполнение : «П» — приборная вилка без патрубка, предназначенная для установки на печатную плату или в стенку блока.

• Экранирование : «Э» — разъём рассчитан на использование с экранированным кабелем.

• Габаритные размеры : примерно 42×68×68 мм (конкретное исполнение может незначительно отличаться в зависимости от производителя).

Электрические и эксплуатационные характеристики

• Максимальное рабочее напряжение : до 800…850 В (амплитудное значение постоянного и переменного тока).

• Максимальный ток на один контакт : до порядка 30…35 А в зависимости от ТУ и условий охлаждения.

• Сопротивление контакта : не более около 1 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Климатическое исполнение : УХЛ (работа в условиях умеренного и холодного климата).

• Диапазон рабочих температур : примерно от −60 до +60…+85 °C, с допуском перегрева контактов до порядка +110…+115 °C.

Механическая стойкость и ресурс

• Сочленение/расчленение : не менее 500 циклов.

• Минимальная наработка : порядка 1000 часов.

• Вибрационная нагрузка : выдерживает синусоидальную вибрацию в диапазоне частот примерно 1–5000 Гц с ускорением до 300 м/с².

• Ударные нагрузки : допускает одиночные механические удары с ускорением до 5000 м/с², а при многократных ударах — до примерно 350 м/с².

Контакты и монтаж

• Покрытие контактов : серебро.

  СШР60П50ЭШ3 вилка

  СШР60П50ЭШ3 — это цилиндрический низкочастотный негерметичный соединитель типа СШР, выполненный в виде приборной вилки (часть разъёма, которая устанавливается на блок/прибор). Такие соединители широко применяются для соединения и разъединения электрических цепей в узлах и блоках радио‑ и электронной аппаратуры специального и общего назначения.

  Назначение и область применения

  Соединитель СШР60П50ЭШ3 предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Обычно используется для внутреннего монтажа в блоках и шкафах, в том числе при подключении экранированного кабеля через соответствующую розетку.

  Конструкция и габариты

  • Тип : негерметичный низкочастотный цилиндрический соединитель с резьбовой системой фиксации сочленения.

  • Габарит цвета : 60 (условный размер корпуса).

  • Количество контактов : 50 шт.

  • Исполнение : «П» — приборная вилка без патрубка, предназначенная для установки на печатную плату или в стенку блока.

  • Экранирование : «Э» — разъём рассчитан на использование с экранированным кабелем.

  • Габаритные размеры : примерно 42×68×68 мм (конкретное исполнение может незначительно отличаться в зависимости от производителя).

  Электрические и эксплуатационные характеристики

  • Максимальное рабочее напряжение : до 800…850 В (амплитудное значение постоянного и переменного тока).

  • Максимальный ток на один контакт : до порядка 30…35 А в зависимости от ТУ и условий охлаждения.

  • Сопротивление контакта : не более около 1 мОм.

  • Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

  • Климатическое исполнение : УХЛ (работа в условиях умеренного и холодного климата).

  • Диапазон рабочих температур : примерно от −60 до +60…+85 °C, с допуском перегрева контактов до порядка +110…+115 °C.

  Механическая стойкость и ресурс

  • Сочленение/расчленение : не менее 500 циклов.

  • Минимальная наработка : порядка 1000 часов.

  • Вибрационная нагрузка : выдерживает синусоидальную вибрацию в диапазоне частот примерно 1–5000 Гц с ускорением до 300 м/с².

  • Ударные нагрузки : допускает одиночные механические удары с ускорением до 5000 м/с², а при многократных ударах — до примерно 350 м/с².

  Контакты и монтаж

  • Покрытие контактов : серебро.
