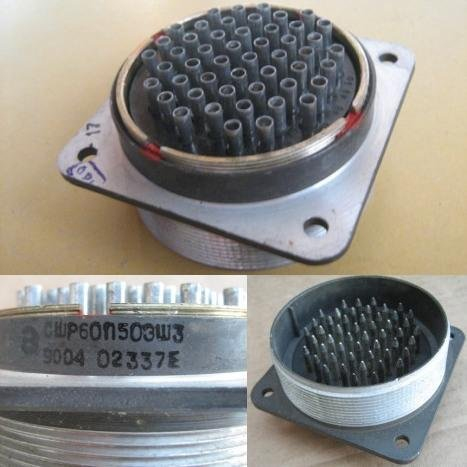

вилка СШР60П50ЭШ3 представляет собой приборный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Она используется для соединения и разъединения электрических цепей, включая провода и кабели.

Технические характеристики

• Тип соединителя : СШР (системы соединителей).
• Размер корпуса : 60.
• Количество контактов : 50.
• Конструктивное исполнение : без патрубка (обозначение "П").
• Максимальное рабочее напряжение : до 850 В (амплитудное значение).
• Рабочий ток : 17,5 А.
• Диаметр контактов : 2,5 мм.
• Покрытие контактов : серебро.
• Сопротивление контактов : 1 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Количество циклов соединения/разъединения : до 500.
• Минимальная наработка : 1000 часов.
• Срок хранения : не менее 15 лет.

Условия эксплуатации

вилка СШР60П50ЭШ3 может функционировать в широком диапазоне температур, от -60°C до +60°C, с возможностью кратковременного повышения температуры до +110°C. Она также устойчива к механическим воздействиям, таким как вибрация и удары.

Механические характеристики

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
• Ударные нагрузки : одиночные удары с ускорением до 5000 м/с? и многократные до 350 м/с?.

Применение

Данный соединитель широко используется в электрических цепях постоянного и переменного токов частотой до 3 МГц. Он подходит для применения в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. вилки и розетки могут быть как блочными (приборными), так и кабельными, что делает их универсальными для различных задач в электронике. вилка СШР60П50ЭШ3 является надежным выбором для соединения оборудования в условиях, требующих высокой устойчивости к внешним воздействиям.
