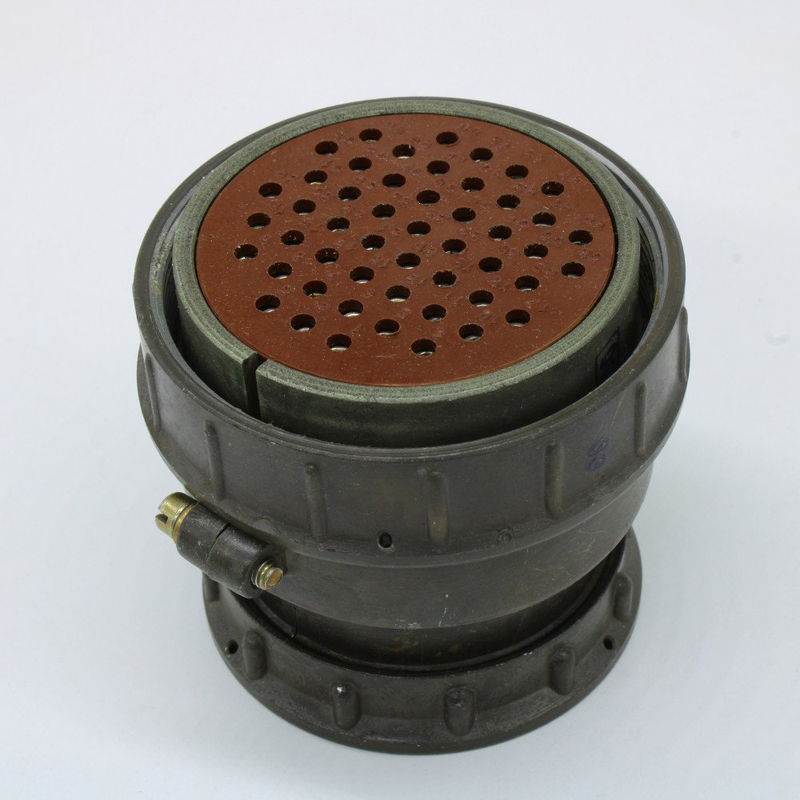

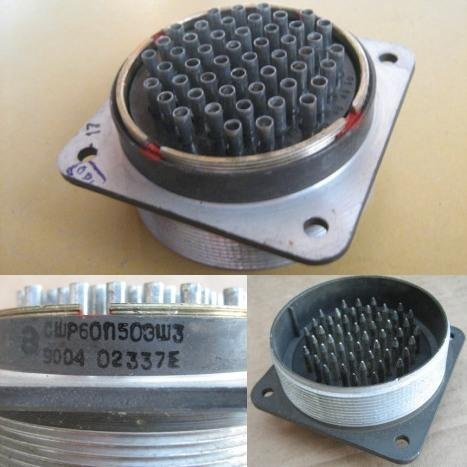

СШР60П50ЭШ3 представляет собой приборную вилку цилиндрического низкочастотного негерметичного разъёма, предназначенную для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

Instrument plug technical drawing

Соединитель имеет 50 контактов диаметром 2,5 мм, максимальный ток на контакт — до 35 А, общую токовую нагрузку — до 540 А, сопротивление контактов — не более 1,3 мОм. Климатическое исполнение УХЛ позволяет эксплуатировать его при температурах от -60°C до +60°C (с учётом перегрева контактов до +110°C), а также при пониженном давлении до 1,3×10^{-4} Па. Метод монтажа — пайка, сечение подсоединяемых проводов — до 3 мм², количество перепаек — не более 3.

На изображении показана техническая документация с габаритами (42×68×68 мм) и схемой расположения контактов вилки.

Условия эксплуатации

Вилка выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), механические удары (одиночный до 10000 м/с², многократный до 1500 м/с²) и линейную нагрузку до 2000 м/с². Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 25 лет. Сочленение резьбовое, совместима с розетками серий СШР и СШРГ.

Применение

Предназначена для внутреннего и наружного монтажа (с защитой от пыли и влаги), часто используется в приборной технике и промышленных системах. Покрытие контактов — серебро, конструкция без патрубка для объёмного монтажа.
