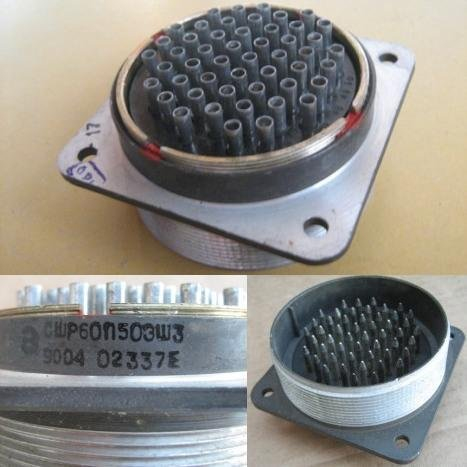

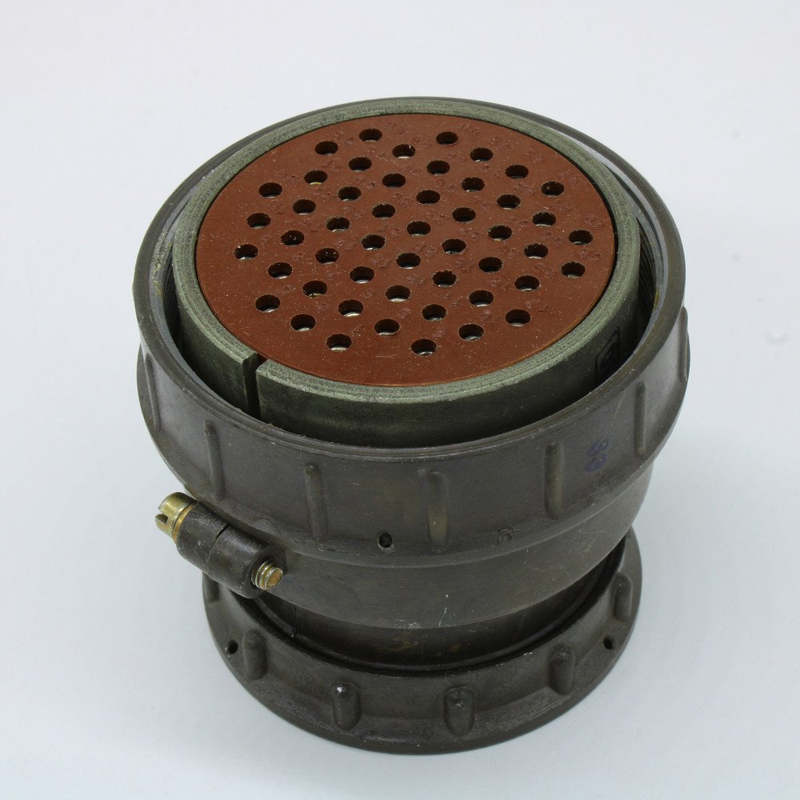

Соединитель СШР60П50ЭШ3 — это цилиндрический низкочастотный негерметичный соединитель, разработанный для применения в электрических цепях постоянного и переменного тока.

Общие характеристики

• Тип соединителя: Цилиндрический, низкочастотный, негерметичный.

• Конструктивное исполнение: Состоит из вилки и розетки. Выпускаются в блочном (приборном) и кабельном исполнении. Блочные части не имеют патрубков, а кабельные могут быть с прямым или угловым патрубком.

• Механизм сочленения: Резьбовое сочленение обеспечивает надежное соединение, а одношпоночная поляризация корпусов исключает неправильную сборку.

• Контакты: Имеют серебряное покрытие для обеспечения высокой проводимости и коррозионной стойкости. Монтаж контактов осуществляется методом пайки.

• Климатическое исполнение: УХЛ для внутреннего монтажа, соответствует техническим условиям АСЛР.434410.019ТУ (АШДК.434410.079ТУ) и АСЛР.434410.017ТУ (АШДК.434410.086ТУ).

• Взаимозаменяемость: Вилки и розетки СШР60П50ЭШ3 полностью взаимосочленяемы с аналогичными частями серий СШР и СШРГ, выпускаемых по техническим условиям ГЕО.364.107ТУ и ГЕО.364.108ТУ.

Электрические и механические параметры

• Сопротивление контактов – не более 1,3 мОм

• Сопротивление изоляции – не менее 5000 МОм

• Максимальная токовая нагрузка на одиночный контакт – 35 А

• Количество сочленений – 500

• Интервал рабочих температур – от -60 до +70 °С

• Минимальная наработка – 1000 часов

• Срок сохраняемости – 25 лет

Области применения

• Электрические цепи: Применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В.

• Функциональное назначение: Предназначен для обеспечения быстрого и надежного соединения и разъединения электрических цепей.

• Оборудование: Используется в узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения, где требуются высокая надежность и долговечность соединений.

Структура условного обозначения СШР60П50ЭШ3:

• СШР — тип соединителя

• 60 — условный размер корпуса

• П — конструктивное исполнение :

  • для приборной части: П — без патрубка

  • для кабельной части: П — с прямым патрубком; У — с угловым патрубком
