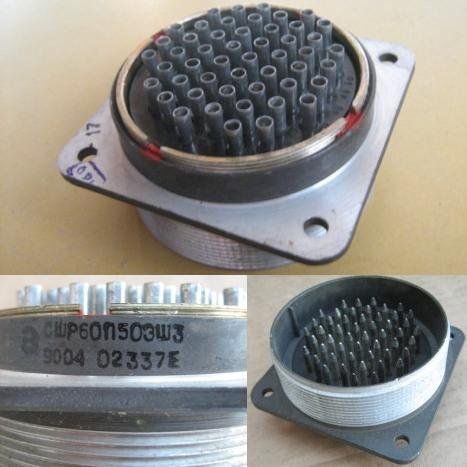

СШР60П50ЭШ3 «ВИЛКИ» производства завода «Элекон» — это приборная цилиндрическая низкочастотная вилка из серии СШР (современный вариант разъёмов ШР), предназначенная для межблочного и монтажного соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Назначение и область применения

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.
Он используется как негерметичный соединитель климатического исполнения УХЛ, как для внутренней аппаратуры, так и для внешнего монтажа при дополнительной защите от пыли и влаги.

Основные характеристики

• Тип: негерметичная приборная вилка с резьбовым сочленением (сопрягается с розеткой СШР).

• Количество контактов: 50, диаметр контактов 2,5 мм.

• Максимальный рабочий ток на один контакт — до 17,5 А; суммарный допустимый ток на разъём — порядка 500–540 А (в зависимости от конкретного ТУ и партии).

• Сопротивление контактов не превышает примерно 1–1,3 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструкция и размеры

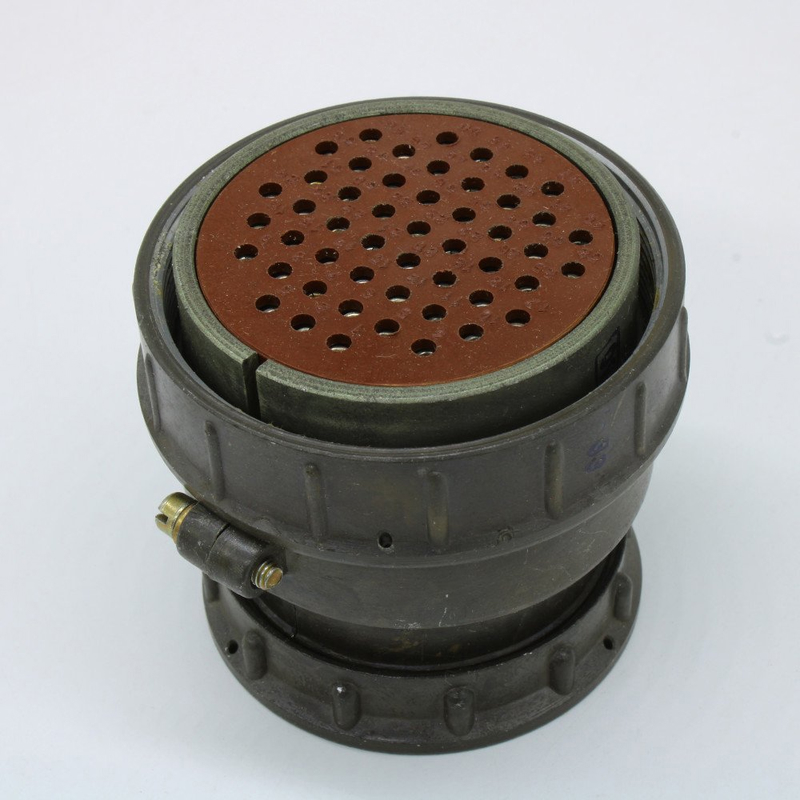

Корпус выполнен из алюминиевого сплава с оксидированным покрытием, цвет корпуса — серый; существует также исполнение с блочной (карболитовой) вилкой.
Габаритные размеры приборной вилки составляют примерно 42×68×68 мм (высота × ширина × глубина), масса изделия около 160–165 г.

Условия эксплуатации и механическая стойкость

Рабочий диапазон температур обычно от −60 до +60…+85 °C в зависимости от конкретного ТУ и модификации.
Соединитель рассчитан на значительные механические воздействия: синусоидальная вибрация до 30 g (частота 5–2000 Гц), многократные механические удары до 35 g и однократные удары до порядка 500–1000 g.
Число сочленений‑расчленений — не менее 500, наработка на отказ — не менее 1000 часов.

Монтаж и совместимость

Контакты вилки рассчитаны на пайку проводов сечением до 3 мм², допускается не более трёх перепаек на один контакт.
СШР60П50ЭШ3 как часть серии СШР совместима по габаритам и посадочным размерам с розетками того же габарита и типоразмера, что позволяет применять её в модульных и ремонтных решениях в промышленной и военной электронике.
