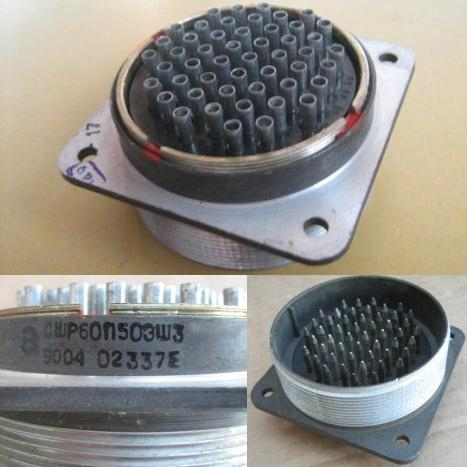

Соединители СШР60П50ЭШ3Н представляют собой цилиндрические низкочастотные негерметичные соединители, предназначенные для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Они состоят из двух частей: вилки и розетки. вилки и розетки могут быть как блочными (приборными), так и кабельными.

Характеристики Соединителей СШР60П50ЭШ3Н

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ.

• Условный размер корпуса : 60.

• Конструктивное исполнение :

  • Приборная часть: без патрубка.

  • Кабельная часть: с прямым или угловым патрубком.

• Количество контактов : 50 штук, диаметр контактов ?2,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : не более 17,5 А (в некоторых источниках указано до 35 А для других моделей).

• Общая максимальная токовая нагрузка : не более 540 А.

• Сопротивление контактов : не более 1,3 мОм.

• Сопротивление изоляции в нормальных климатических условиях : не менее 5000 МОм.

Применение

Эти соединители используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения. Они подходят для экранированных кабелей благодаря гайке для экранированного кабеля на кабельных вариантах.

Условия Эксплуатации

Соединители могут работать при повышенной температуре среды до +70°C и пониженной температуре до -60°C. Выдерживают синусоидальную вибрацию с ускорением до 300 м/с? (30 g) и механический удар одиночного действия с ускорением до 10000 м/с? (1000 g
