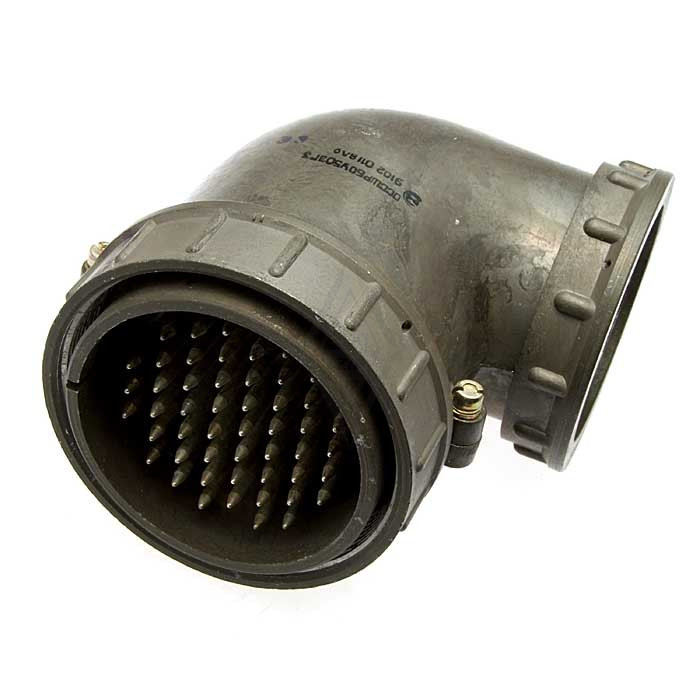

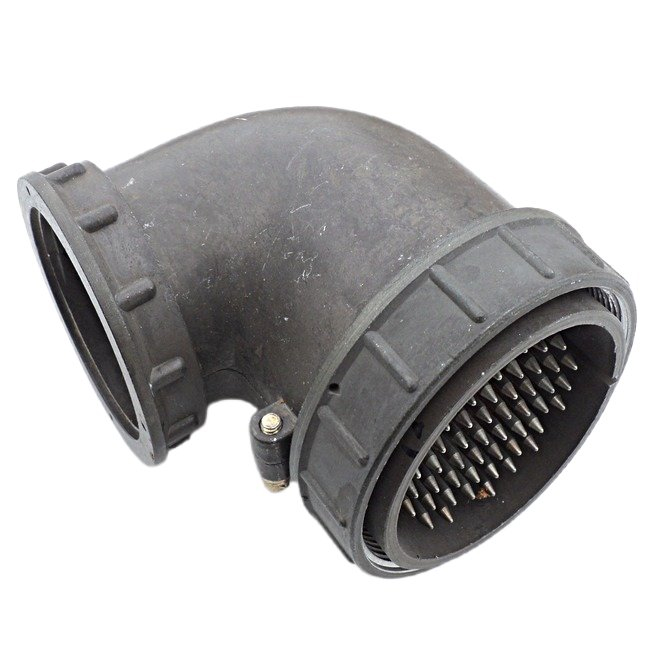

СШР60У0ЭГ3 (В) — это цилиндрический низкочастотный негерметичный электрический соединитель советского/российского производства, используемый в радиоэлектронной и радиотехнической аппаратуре. Он предназначен для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Назначение

Соединитель состоит из вилки (Г) и розетки (Ш), применяется во внутренних и наружных условиях (при защите от пыли и влаги). Подходит для измерительных приборов и оборудования, где требуется надежное соединение.

Обозначение

• СШР — тип соединителя.

• 60 — условный размер корпуса.

• У — угловой патрубок (для кабельного исполнения).

• 0 — количество контактов (вариант с нулевым или минимальным набором).

• Э — электрический монтаж.

• Г — вилка.

• 3 — сочетание контактов.

Технические характеристики

• Максимальная токовая нагрузка: до 35 А на контакт (общая — до 540 А в зависимости от модификации).

• Сопротивление контактов: не более 1,3 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 25 лет.

Условия эксплуатации

Работает при температурах от -60°C до +70°C (с учетом перегрева контактов до +110°C). Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 10000 м/с² одиночные), пониженное давление до 1,3·10⁻² Па. Климатическое исполнение — УХЛ.
