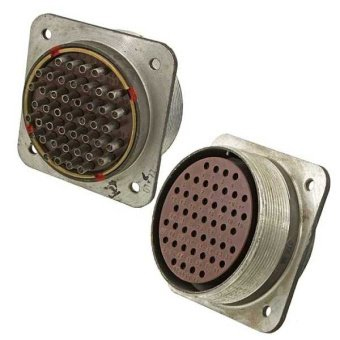

СШР60У0ЭГ3 («Элекон 5») — это низкочастотный цилиндрический соединитель вилкового типа из серии СШР, разработанный ЗАО «Завод Элекон» и применяемый в радио‑ и электронной аппаратуре общего и специального назначения. Он относится к стандартному ряду герметичных/полугерметичных соединителей, предназначенных для работы в жёстких эксплуатационных условиях.

Соединитель СШР60У0ЭГ3 используется как разъёмное соединение в электрических цепях постоянного и переменного тока (в том числе низкой частоты, до нескольких МГц) в радиоэлектронных, радиотехнических и контрольно‑измерительных устройствах. Допускается использование как внутри корпусов, так и снаружи при дополнительной защите от пыли и влаги в климатическом исполнении УХЛ.

Обозначение «СШР60У0ЭГ3» расшифровывается как:

• СШР — соединитель низкочастотный цилиндрический, штекерный ряд;

• 60 — условный размер корпуса;

• У0 — тип контактного набора / количество контактов (в данном случае, по сути, «нулевой» набор, что обычно означает минимальную или специфическую компоновку контактов);

• ЭГ — вилка, общего назначения;

• 3 — вариант контактного набора.

Корпус изготавливается из алюминиевого сплава, контакты имеют серебряное покрытие, изолятор обычно выполнен из карболита или аналогичного термостойкого материала; реализована резьбовая стыковка «вилка – розетка».

Ориентировочные параметры для соединителей того же ряда (СШР с аналогичными индексами) показывают:

• рабочее напряжение до 850 В постоянного тока (амплитудное значение);

• рабочий ток (на отдельные контакты) порядка 15–40 А , в зависимости от конкретного набора контактов;

• сопротивление контактов не более 1–1,3 мОм ;

• сопротивление изоляции в нормальных условиях не менее 5000 МОм.

Соединители СШР рассчитаны на высокие механические нагрузки:

• устойчивость к синусоидальной вибрации до 2000–5000 Гц с ускорением до 300 м/с² ;

• переносимость ударов одиночных и многократных с ускорением до 5000–10 000 м/с² ;

• работа при пониженном атмосферном давлении порядка 1,3×10⁻⁴ Па (до космических условий).

Температурный диапазон работы, как правило, составляет примерно от −60 до +85 °C , с возможностью кратковременных перегревов контактов до +115 °C; допускается высокая влажность (до 98% при +25 °C).

Соединители серии СШР рассчитаны на значительный ресурс:

• число циклов сочленения/расчленения — порядка 500 циклов ;

• минимальная наработка при температуре до +80 °C — не менее 1000 часов ;

• срок хранения и сохраняемости без ухудшения параметров — до 15–25 лет в зависимости от модификации.

Если уточнишь, нужен ли разбор именно вилки СШР60У0ЭГ3 или её розеточного аналога (по серии СШР60), могу более детально расписать габариты, схему контактной разводки и тип кабеля/монтажа.
