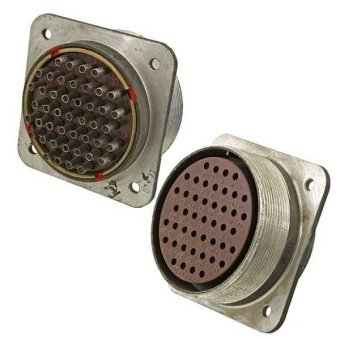

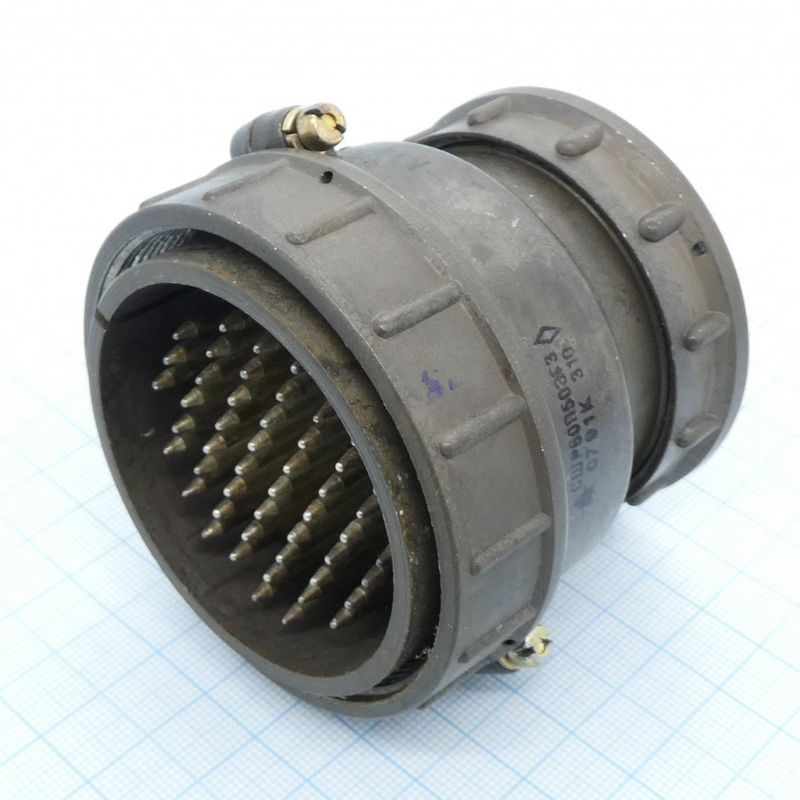

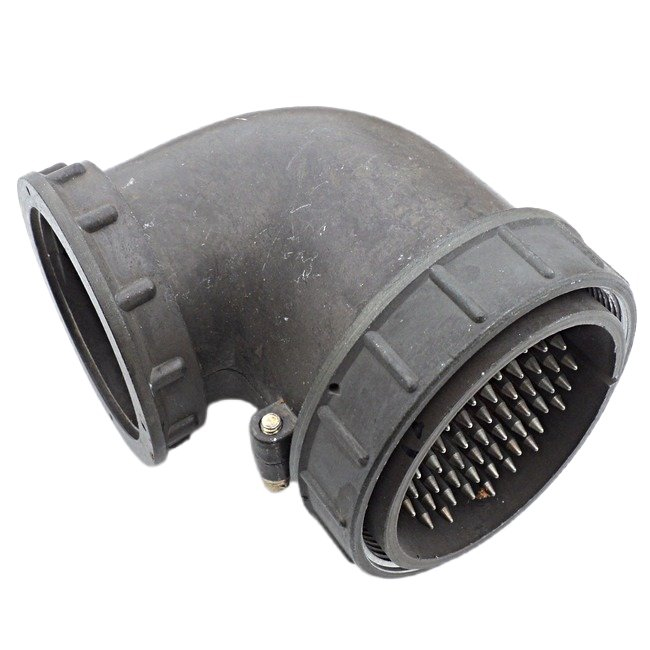

СШР60У0ЭГ3 — это, вероятно, разъём из серии цилиндрических низкочастотных негерметичных соединителей СШР, используемый в радиоэлектронной и радиотехнической аппаратуре. Такие устройства предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Обозначение

Расшифровка маркировки СШР60У50ЭГ3 (близкой модели): СШР — тип соединителя, 60 — условный размер корпуса, У — конструктивное исполнение с угловым патрубком для кабельной части, 50 — количество контактов, Э — экранированный, Г — приборная вилка, 3 — сочетание контактов.

Технические характеристики

Сопротивление контактов не превышает 1,3 мОм, сопротивление изоляции — не менее 5000 МОм. Максимальная токовая нагрузка на одиночный контакт достигает 35 А, общее количество сочленений-расчленений — 500, минимальная наработка — 1000 часов.

Условия эксплуатации

Работает при температурах от -60 до +70 °C, выдерживает вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 10000 м/с² для одиночных) и пониженное давление до 1,3·10⁻² Па. Срок сохраняемости — 25 лет.
