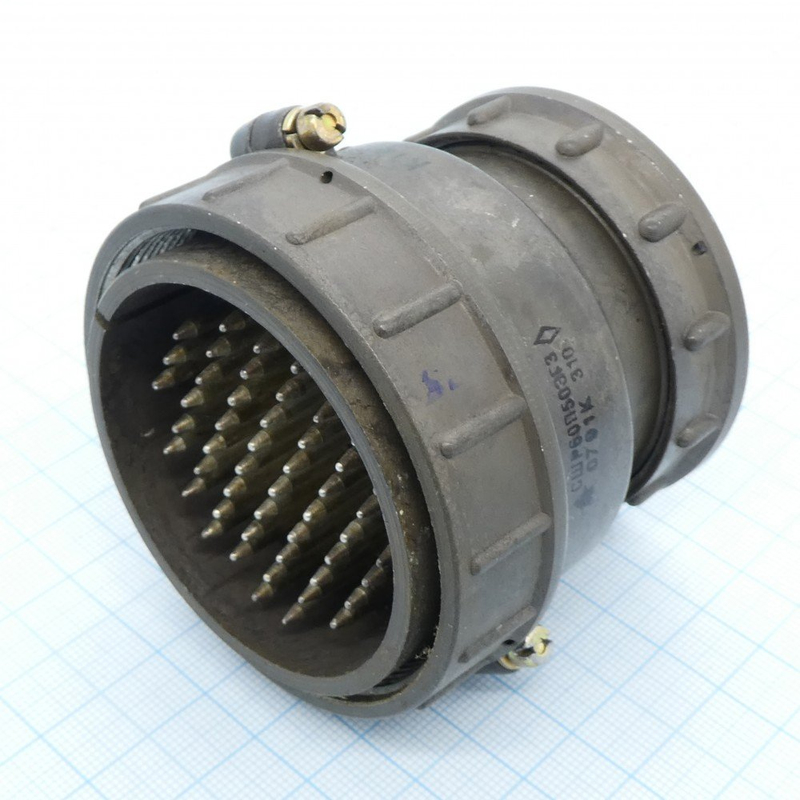

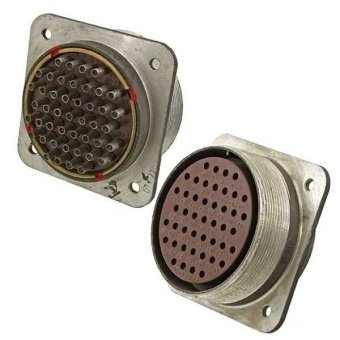

СШР60У0ЭГ3Н относится к серии цилиндрических низкочастотных разъёмов (соединителей) типа СШР с условным размером корпуса 60, предназначенных для работы в цепях постоянного и переменного тока частотой до нескольких мегагерц и напряжением до примерно 850 В, в составе радиоэлектронной и радиотехнической аппаратуры общего назначения.

Назначение и область применения

• Используется как разъём общего назначения для подключения кабелей к аппаратуре, блокам и шкафам управления.

• Применяется в условиях, где важна механическая прочность соединения и устойчивость к вибрациям и ударам (военная, промышленная, транспортная аппаратура и т.п.).

Основные электрические параметры (для серии СШР60)

• Максимальное рабочее напряжение постоянного тока: до 850 В.

• Рабочий ток на контакт, как правило, в пределах от 7 до 35–50 А в зависимости от диаметра контакта и конкретного исполнений внутри серии (для типичных СШР60 указаны 17,5–35 А на контакт). +3

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

• Переходное сопротивление контакта: порядка до 1–1,3 мОм.

Климатическое исполнение и надежность

• Диапазон рабочих температур: примерно от −60 °C до +60…+70 °C (в зависимости от конкретного ТУ для серии).

• Допустима смена температур до +110 °C с учётом нагрева контактов (по общим данным для серии ШР/СШР).

• Количество сочленений–расчленений: около 500 циклов.

• Минимальная наработка: около 1000 часов.

• Срок сохраняемости: до 15–25 лет в зависимости от источника и конкретного исполнения (для близких типоразмеров СШР60П50ЭГ3Н указан срок 25 лет).

Конструктивные особенности и расшифровка

По аналогии с расшифровкой обозначений СШР60П50ЭГ3Н и СШР60У45ЭГ3 можно интерпретировать элементы маркировки так:

• «СШР» – серия соединителя (сочленяемый, цилиндрический, низкочастотный).

• «60» – условный размер корпуса (габарит).

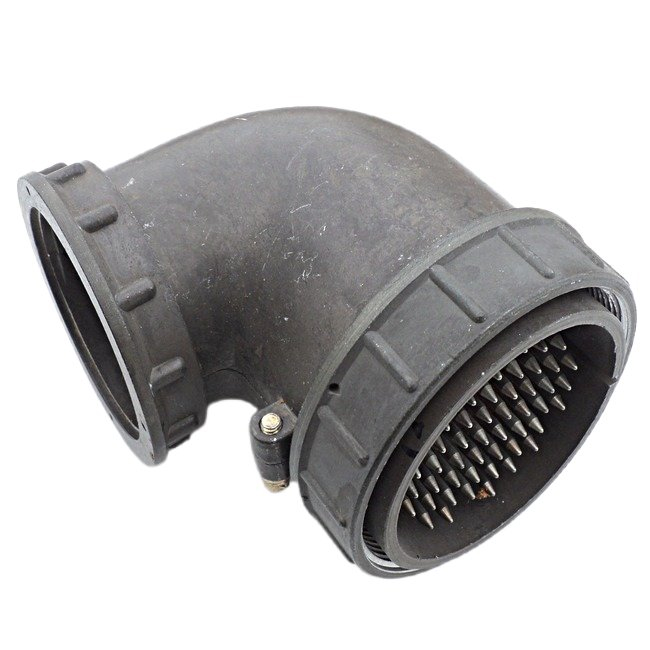

• «У0» – вариант конструктивного исполнения (тип корпуса/патрубка, угол ввода кабеля, исполнение по климату; точное значение «0» задаётся ТУ, но «У» обычно указывает на угловое/кабельное исполнение или вариант для УХЛ-климата).
