СШР60У0ЭШ3 — это розетка цилиндрического низкочастотного негерметичного соединителя серии СШР, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Она используется для соединения и разъединения цепей в узлах радиоэлектронной и радиотехнической аппаратуры специального и общего назначения.

Обозначение СШР60У0ЭШ3 расшифровывается следующим образом: СШР — тип соединителя, 60 — условный размер корпуса, У — конструктивное исполнение с угловым патрубком для кабельной части, 0 — возможно, вариант без дополнительных модификаций, Э — экранированный кабель, Ш — розетка, 3 — сочетание контактов. Соединители СШР состоят из вилки и розетки, где розетка может быть блочной (приборной) или кабельной.

Сопротивление контактов не превышает 1,3 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Максимальная токовая нагрузка на соединитель достигает 540 А, на одиночный контакт — 35 А; количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 25 лет. Рабочая температура: от -60 до +85 °C (с учетом перегрева контактов до +115 °C).

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение до 5000 м/с²), механические удары и линейное ускорение до 2000 м/с². Климатическое исполнение УХЛ позволяет использовать его во внутренних и наружных условиях (при защите от пыли и влаги), включая пониженное давление до 1,3·10⁻⁴ Па.

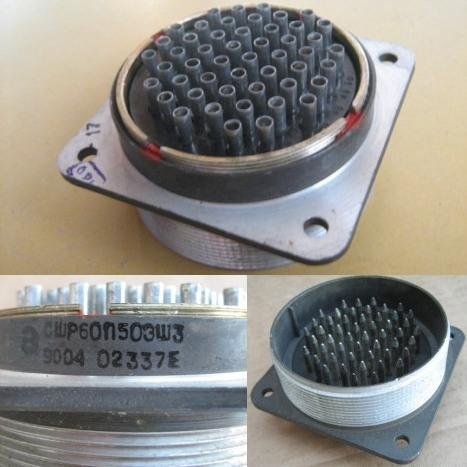

Изображение показывает типичный вид розетки серии СШР60 с плотным расположением контактов и золотистым покрытием, характерным для экранированных моделей.
