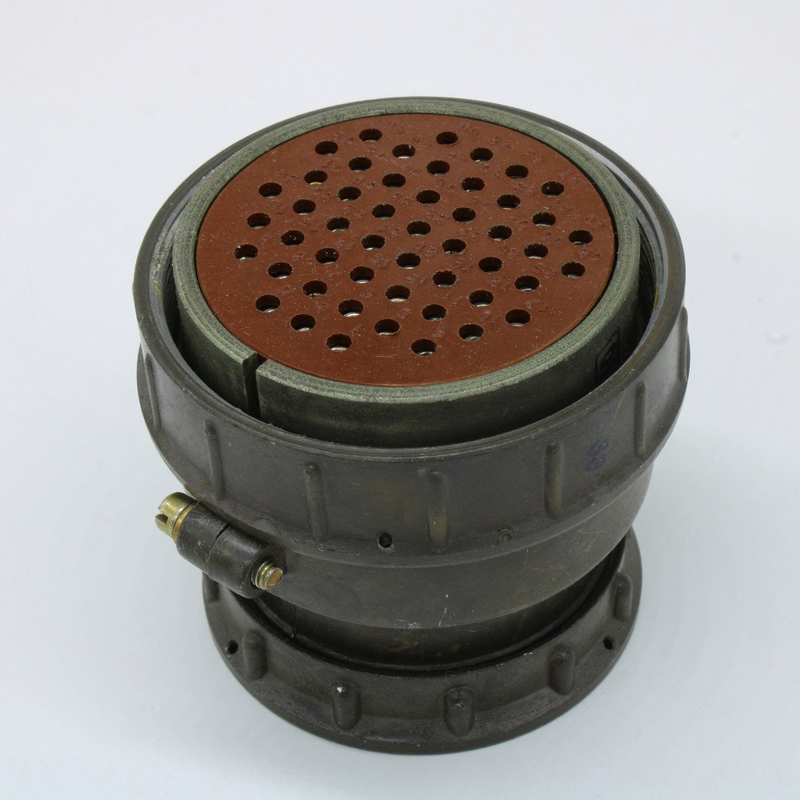

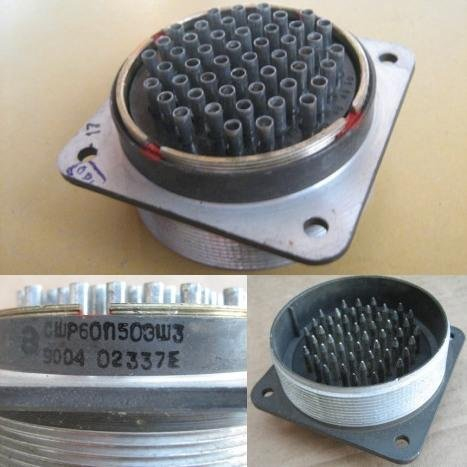

СШР60У0ЭШ3 — это, вероятно, разъём (розетка) из серии цилиндрических низкочастотных негерметичных соединителей СШР, предназначенный для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Расшифровка обозначения

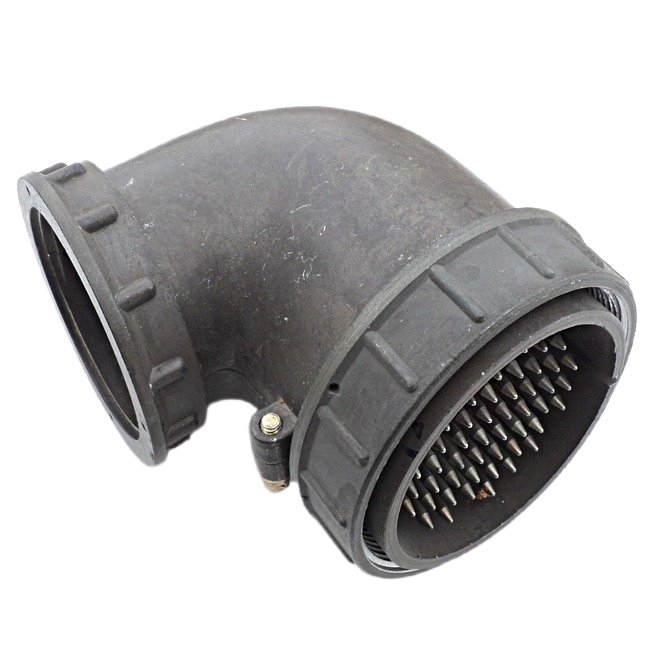

Обозначение декодируется так: СШР — тип соединителя, 60 — условный размер корпуса, У — конструктивное исполнение с угловым патрубком для кабельной части, 0Э — вариант гайки патрубка (возможно, для экранированного кабеля, хотя точная цифра может варьироваться в сериях), Ш — розетка, 3 — сочетание контактов. Это приборная или кабельная розетка для блочного монтажа с резьбовым соединением.

Технические характеристики

Сопротивление контактов — не более 1,3 мОм, сопротивление изоляции — не менее 5000 МОм. Максимальная токовая нагрузка на одиночный контакт — до 35 А, общее количество контактов в аналогичных моделях — около 50. Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок хранения — 25 лет.

Условия эксплуатации

Работает при температурах от -60°C до +70°C, выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 10000 м/с² одиночные) и пониженное давление до 1,3·10⁻² Па. Применяется в радиоэлектронной аппаратуре, измерительных приборах, для внутреннего и наружного использования (с защитой от пыли и влаги).
