СШР60У0Г3 — это цилиндрический низкочастотный негерметичный электрический разъём (соединитель) из серии СШР, предназначенный для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Обозначение

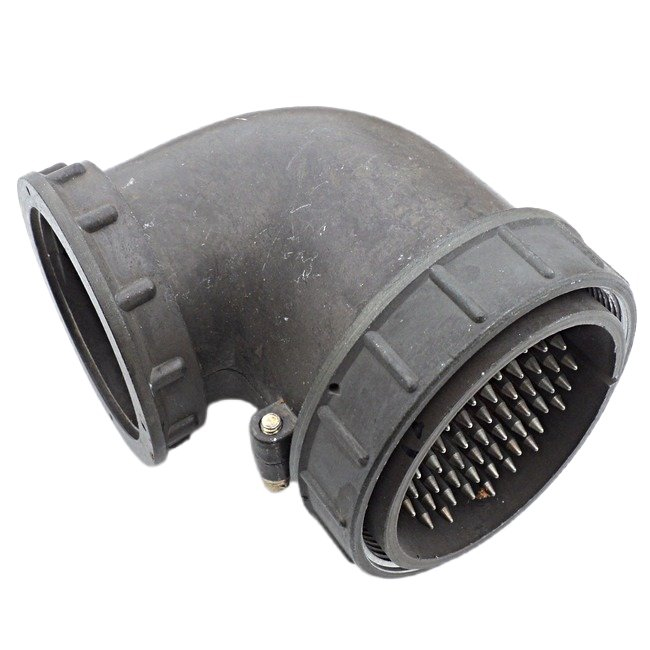

Расшифровка индекса СШР60У0Г3: СШР — тип соединителя, 60 — условный размер корпуса, У — конструктивное исполнение (угловой патрубок для кабельной части), 0 — возможно нулевое или специальное значение числа контактов/конфигурации, Г — вилка, 3 — сочетание контактов.

Технические характеристики

Сопротивление контактов не превышает 1,3 мОм, сопротивление изоляции — не менее 5000 МОм. Максимальная токовая нагрузка на контакт достигает 35 А, общее количество сочленений-расчленений — до 500 циклов, минимальная наработка — 1000 часов.

Условия эксплуатации

Разъём выдерживает температуры от -60°C до +70°C, синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 10000 м/с² для одиночного) и пониженное давление до 1,3·10⁻² Па. Применяется в радиоэлектронной аппаратуре, измерительных приборах, для внутреннего и наружного монтажа (с защитой от пыли и влаги). Срок сохраняемости — 25 лет. +3
