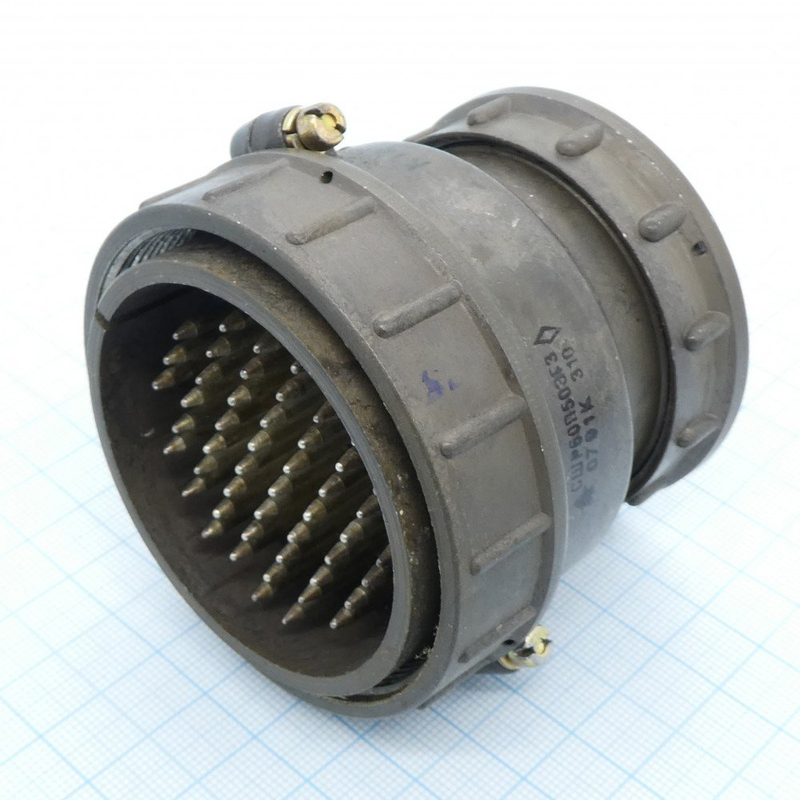

СШР60У45ЭГ3 «Вилки „5“» — это низкочастотный цилиндрический кабельный соединитель (вилка) советского/российского происхождения, разработанный для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

• СШР — тип соединителя (серия специальных негерметичных низкочастотных цилиндрических разъёмов).

• 60 — условный размер корпуса (габарит).

• У — конструктивное исполнение: кабельная часть с угловой патрубком (саамоупаковка под углом к оси кабеля).

• 45 — количество контактов (45 шт.).

• Э — тип гайки патрубка: для экранированного кабеля (обеспечивает подключение оплетки/экрана).

• Г — тип изделия: вилка (кабельная часть).

• 3 — номер контактного набора (комплект контактов под 45‑штырьковую схему; диаметр контактов 2,5 мм, покрытие — серебро).

• Ток : рабочий ток порядка 17,5–20 А на контакты в зависимости от конкретного исполнения и документации.

• Напряжение : максимальное рабочее напряжение постоянного тока до около 850 В.

• Контакты : контактные штыри диаметром 2,5 мм , покрытие серебро , сопротивление контакта не более 1 мОм.

• Изоляция : сопротивление изоляции в нормальных условиях не менее 5000 МОм.

• Циклы коммутации : допускает не менее 500 циклов сочленения–расчленения.

• Конструкция : вилка с угловым патрубком и гайкой для экранированного кабеля, резьбовая фиксация сочленения, объемный монтаж (контакты монтируются в корпусе и заводятся на провода кабеля).

• Климатическое исполнение : УХЛ — для эксплуатации в умеренном и холодном климате, в том числе наружнее при наличии дополнительной защиты от пыли и влаги.

• Температурный диапазон : рабочие температуры обычно от –60 °С до +60…+80 °С , в зависимости от ТУ и исполнения.

• Механическая стойкость : рассчитана на высокие вибрационные и ударные нагрузки (частоты вибрации до нескольких тысяч герц, удары с ускорением до нескольких тысяч м/с²).

Буква/цифра «5» в обозначении (или в маркировке как «вид приемки „5“») обычно относится к виду приемосдаточных испытаний и уровням контроля (например, ВП, ПЗ и т.п. по старым ГОСТ/ТУ), а не к конструкции разъёма. Такие изделия изготавливались по ТУ типа ГЕО.364.107 и предназначались для ответственной аппаратуры, с повышенной нормой наработки и сохраняемости.

Если нужен более точный разбор — можно указать, нужны ли вам именно СШР60У45ЭГ3 или их приборные аналоги (типа СШР60П…), а также тип кабеля и условия эксплуатации — тогда можно подобрать оптимальный вариант подключения и экранирования.
