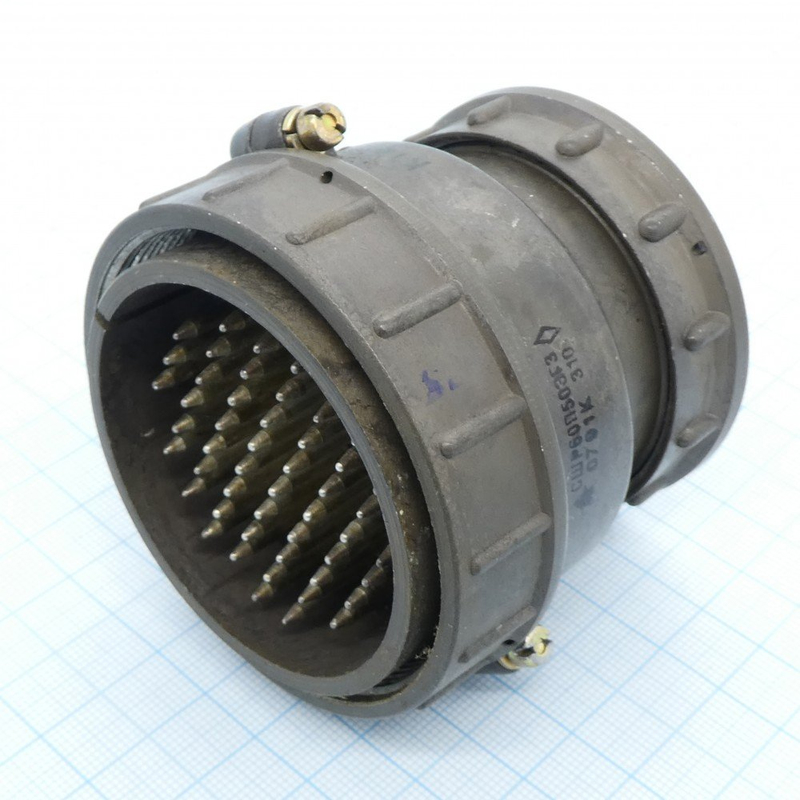

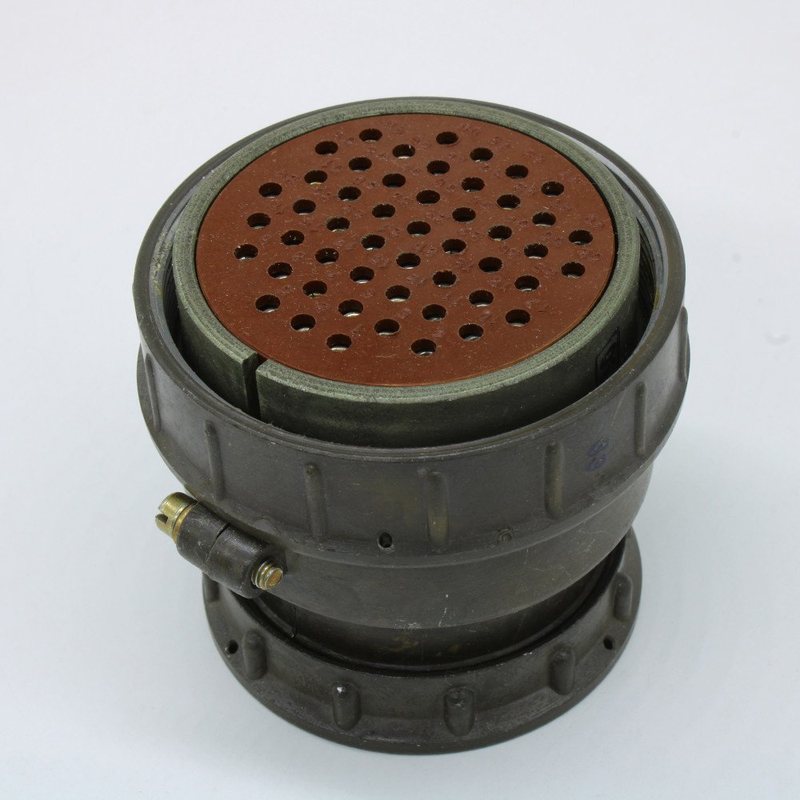

СШР60У4ЭГ3 — это разъёмный соединитель общего назначения, предназначенный для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Он используется для надёжного соединения проводов в условиях повышенных требований к виброустойчивости и герметичности.​

Расшифровка обозначения

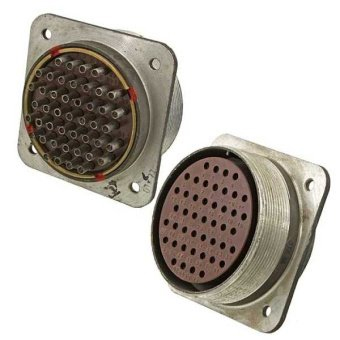

Обозначение расшифровывается следующим образом: СШР — тип соединителя, 60 — условный размер корпуса, У — с угловым патрубком, 4 (вероятно, сокращение от 45) — количество контактов, Э — для экранированного кабеля, Г — вилка, 3 — сочетание контактов. Такие соединители выпускаются в различных модификациях для кабельного или приборного монтажа.

Технические характеристики

Рабочий ток составляет 17,5 А, максимальное напряжение постоянного тока — до 850 В. Диаметр контактов — 2,5 мм с серебряным покрытием, сопротивление контакта — не более 1 мОм, изоляции — не менее 5000 МОм. Соединитель выдерживает 500 циклов сочленения-расчленения и имеет минимальную наработку 1000 часов.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учётом перегрева контактов — до +110°C), пониженном давлении до 1,3·10⁻⁴ Па. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и линейные нагрузки (2000 м/с²). Предназначен для внутреннего и наружного применения в климатическом исполнении УХЛ (при защите от пыли и влаги).
