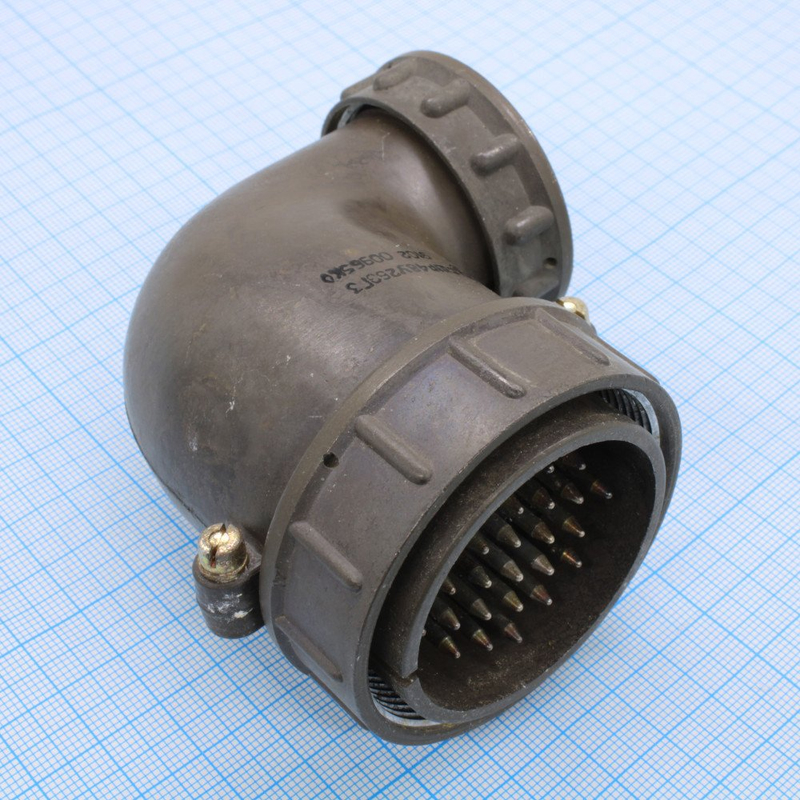

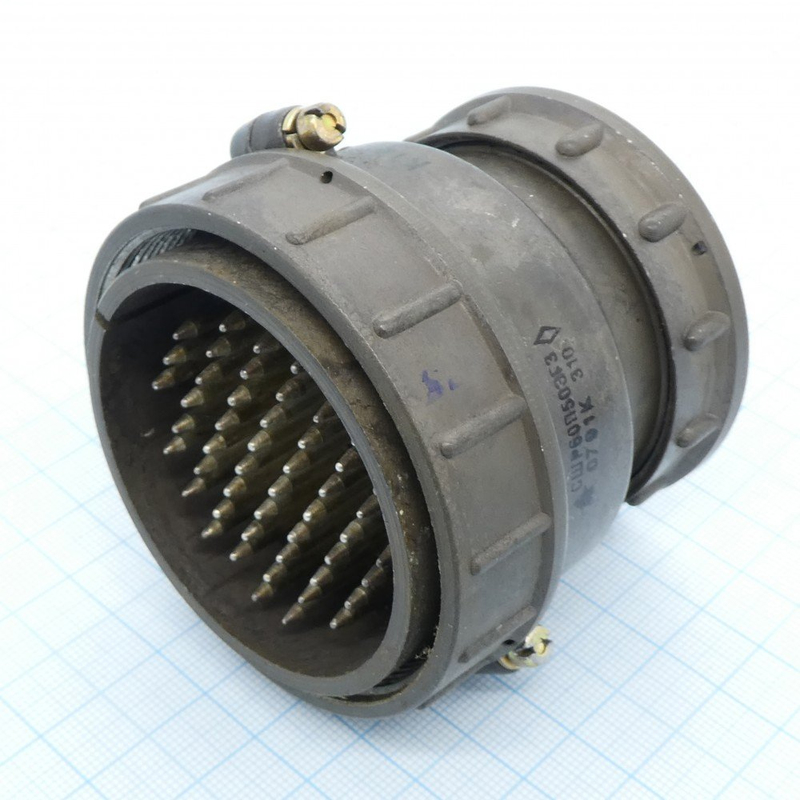

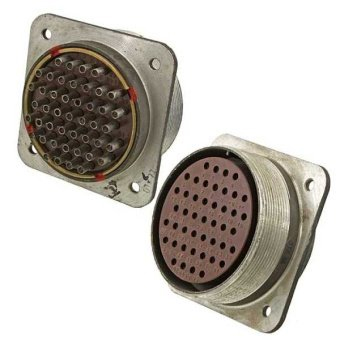

СШР60У4ЭГ3Н — это специальный низкочастотный цилиндрический соединитель советского/российского производства, используемый в электротехнике для надежного соединения электрических цепей. Он состоит из вилки или розетки с 4 контактами, предназначен для работы в сложных условиях, включая военную технику.

Расшифровка обозначения

СШР указывает на тип специального соединителя.
Число 60 — условный размер корпуса.
У — угловое исполнение патрубка (для кабельной части).
4 — количество контактов.
ЭГ — покрытие контактов серебром и групповое сочетание.
3 — вариант сочетания контактов.
Н — возможно, модификация или исполнение.

Технические характеристики

Рабочий ток — до 17,5 А, напряжение постоянного тока — до 850 В.​
Диаметр контактов — 2,5 мм, сопротивление контакта — до 1 мОм, изоляции — не менее 5000 МОм.​
Соединители выдерживают вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и работают при пониженном давлении (1,3·10⁻⁴ Па).

Условия эксплуатации

Температурный диапазон — от -60°C до +60°C (с перегревом контактов до +110°C).​
Климатическое исполнение — УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и влаги). +1
Наработка — не менее 1000 часов, срок хранения — до 25 лет.​
