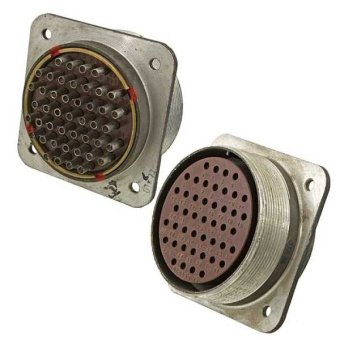

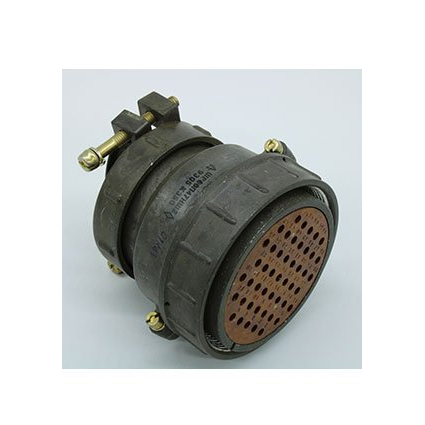

СШР60У4НШ3Н — это низкочастотный цилиндрический разъём из серии СШР (или ШР), предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он используется как соединитель общего назначения для работы с постоянным и переменным током (частотой до 3 МГц).

Расшифровка обозначения

СШР указывает на тип соединителя (серебряные контакты, модификация ШР).
60 — условный размер корпуса.
У — кабельная розетка с угловым патрубком.
4Н — вероятно, количество контактов или их конфигурация (на основе аналогичных моделей, таких как 45 или 47).
Ш — покрытие контактов серебром.
3 — сочетание контактов или тип гайки.
Н — нормальное исполнение.

Технические характеристики

Рабочий ток достигает 17,5 А, максимальное напряжение постоянного тока — до 850 В.​
Диаметр контактов — 2,5 мм, сопротивление контактов — 1 мОм, сопротивление изоляции — не менее 5000 МОм.​
Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Условия эксплуатации

Температура окружающей среды — от -60°C до +60°C (с учётом перегрева контактов до +110°C). +1
Выдерживает пониженное давление до 1,3·10⁻⁴ Па, вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и линейные нагрузки (2000 м/с²). +1
Климатическое исполнение УХЛ, подходит для внутреннего монтажа и наружного при защите от пыли, воды, дождя и солнца.
