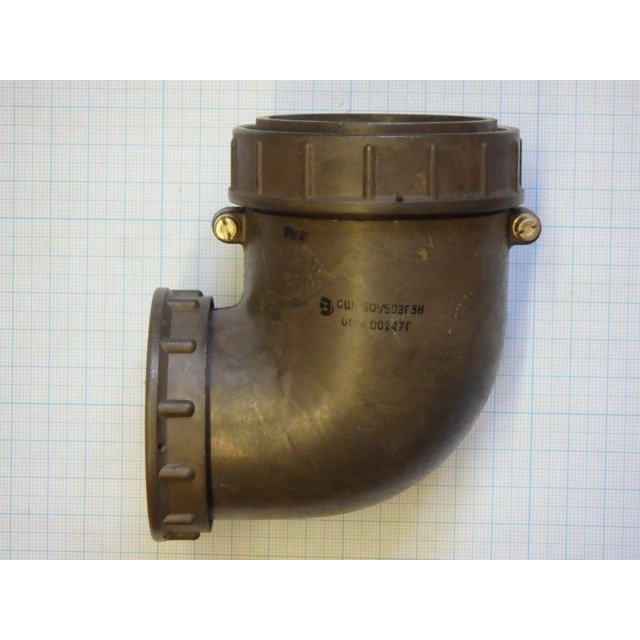

СШР60У50ЭГ3 вилка

СШР60У50ЭГ3 представляет собой кабельную вилку с угловым патрубком, которая используется в электрических соединениях. Это цилиндрический низкочастотный негерметичный разъём из металла, предназначенный для блочного соединения с помощью резьбы.

Основное назначение

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Его применяют в измерительных приборах и радиоаппаратуре для надёжного подключения.

Технические характеристики

Разъём имеет 50 контактов диаметром 1 мм с серебряным напылением. Сопротивление контактов — не более 1,3 мОм, сопротивление изоляции — не менее 5000 МОм, максимальная токовая нагрузка на контакт — 35 А.

Рабочие условия

Интервал температур от -60 до +70 °C, количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 25 лет.

Декодировка обозначения

СШР — тип соединителя, 60 — условный размер корпуса, У — угловой патрубок, Э — гайка для экранированного кабеля, 50 — количество контактов, Г — вилка для кабельной части, 3 — сочетание контактов.
