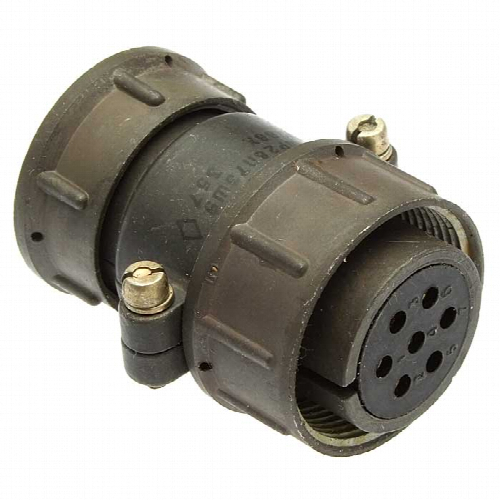

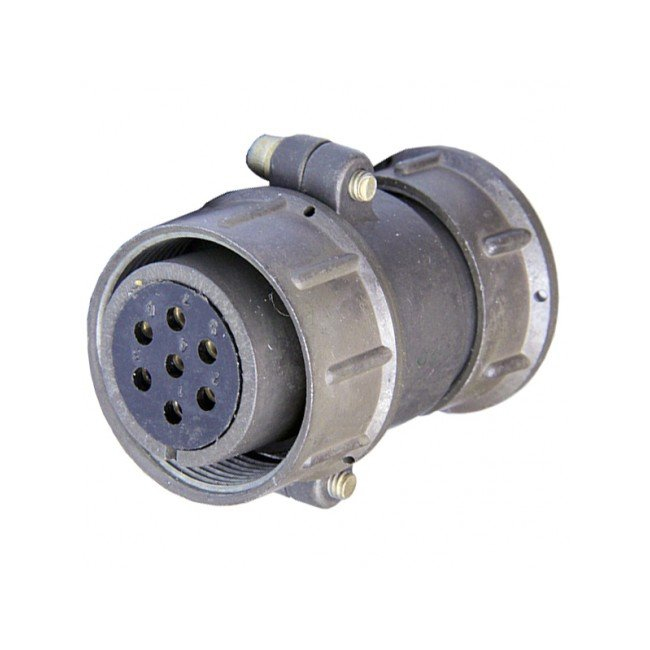

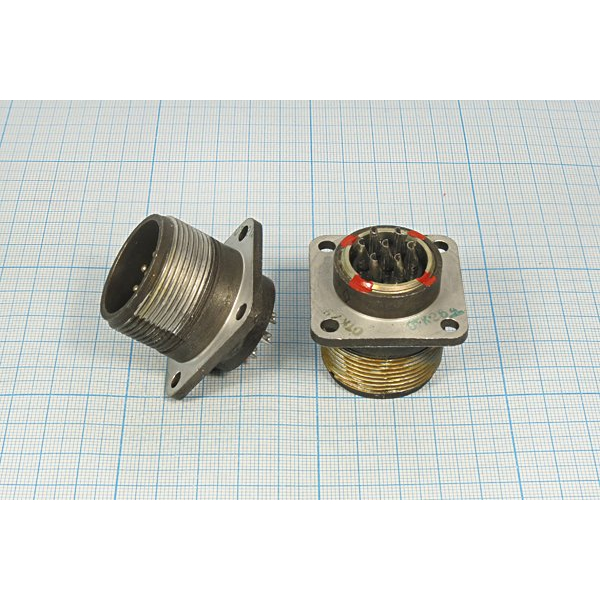

Соединитель СШРГ28‑П7ЭШ9 — это цилиндрический низкочастотный герметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Назначение и конструкция

СШРГ28‑П7ЭШ9 выпускается как вилка (часть разъёма) и используется совместно с соответствующей розеткой, образуя разъёмную пару. Корпус имеет условный размер 28, герметичное исполнение, механическое сочленение — резьбовое, с одношпоночной поляризацией корпусов.

Токовые и электрические параметры

Разъём рассчитан на значительную токовую нагрузку: суммарный ток по соединителю может достигать порядка 150–175 А, а на один контакт — до 35 А. Сопротивление контактов не превышает примерно 1–1,3 мОм, а сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Количество контактов и маркировка

Разъём имеет 7 контактов диаметром порядка 2,5 мм, исполнение контактов — вилка («Ш» в обозначении). Сочетание контактов обозначено цифрой 9, что задаёт конкретную схему и раскладку контактов в разъёме.

Условия эксплуатации и механическая стойкость

СШРГ28‑П7ЭШ9 рассчитан на эксплуатацию в широком диапазоне температур: ориентировочно от −60 °C до +60…+70 °C, а также при пониженном атмосферном давлении порядка 10⁻⁴–10⁻² Па. Разъём выдерживает значительные механические воздействия: синусоидальную вибрацию до нескольких тысяч герц, одиночные удары с ускорением до 5000–10 000 м/с² и многократные удары с ускорением до 1500 м/с².

Ресурс и сроки службы

Количество допустимых сочленений‑расчленений — около 500 циклов, минимальная наработка — порядка 1000 часов. Срок сохраняемости изделий составляет не менее 15–25 лет, что делает их пригодными для длительного хранения и использования в ответственных системах.
