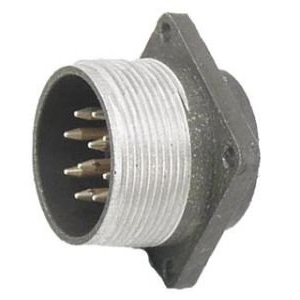

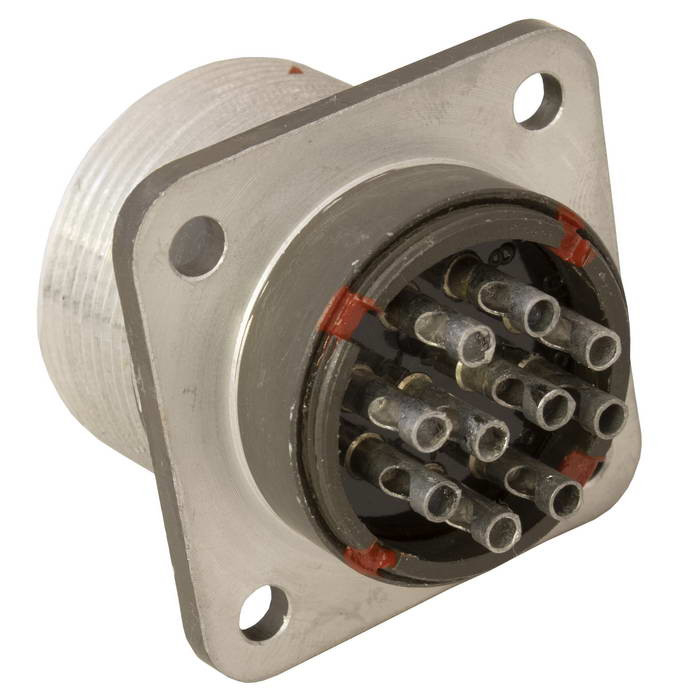

Соединитель СШРГ32П10ЭШ4 «ОТК» производства АО «Завод Элекон» — это цилиндрический низкочастотный разъём общего назначения, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

• Разъём серии СШРГ выполняется в виде вилки приборной (без патрубка) и используется для внутреннего монтажа в радио‑ и электронной аппаратуре.

• Корпус имеет условный размер 32 и выполнен из алюминиевого сплава, изолятор – из бакелитового/карболитового материала, тип контактов — штыревые, диаметром 2,5 мм.

• Количество контактов: 10 шт. диаметром 2,5 мм.

• Максимальный рабочий ток на один контакт — не более 22–25 А (в зависимости от принятой методики нормирования), общий ток в цепи — до порядка 190 А.

• Сопротивление контактов не превышает примерно 1,0–1,3 мОм на контакт, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Соединение – резьбовое, число гарантированных сочленений‑расчленений не менее 500 циклов.

• Диапазон рабочих температур — от –60 °С до +85 °С, климатическое исполнение – УХЛ, допускается относительная влажность до 98% при +25 °С и широкий диапазон атмосферного давления.

• Соединитель стойкий к вибрации (синусоидальная вибрация до ~300 м/с², около 30 g) и ударным нагрузкам, имеет минимальную наработку порядка 1000 ч и ресурс хранения до 25 лет.

• Маркировка «ОТК» указывает на категорию качества и приёмки изделия по ТУ (внутренний контроль ОТК, без доп. специальных требований «ВП», «ОС» и т.п.), что характерно для продукции общего применения в радиоэлектронной аппаратуре.
