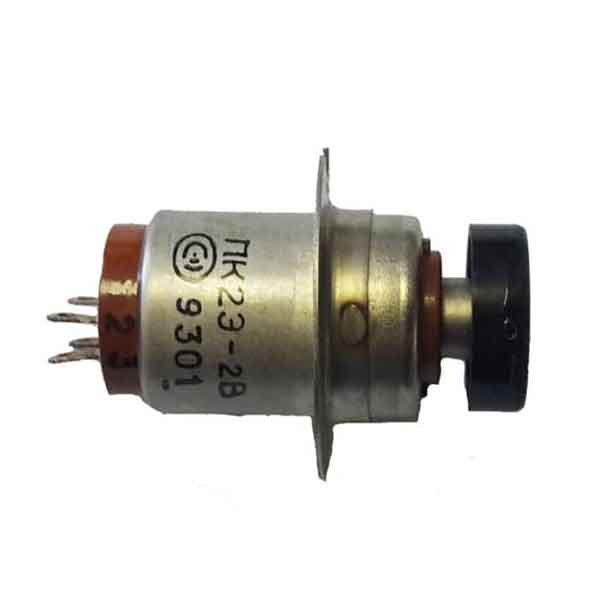

Переключатель (кнопка) ПК2Э‑2В, производимый Смоленским заводом электроизмерительных приборов, относится к малогабаритным кнопочным переключателям общего назначения для коммутации цепей постоянного и переменного тока в радиоэлектронной и измерительной аппаратуре.

Назначение и области применения

ПК2Э‑2В предназначен для коммутации электрических цепей с относительно небольшими токами и напряжениями, в том числе в радиоэлектронной, измерительной и промышленной аппаратуре. Как правило, используется в условиях эксплуатации по климатическому исполнению В (обычные условия, без экстремального холода/жары и агрессивной среды).

Основные электрические параметры

По типономиналу «2» коммутируемый ток обычно составляет порядка 2 А при активной нагрузке, а напряжение — до 250 В переменного тока или до 30 В постоянного тока. Сопротивление контактов не превышает примерно 0,02–0,05 Ом, при этом сопротивление изоляции составляет не менее 1000 МОм, а электрическая прочность изоляции — порядка 750–1000 В.

Конструкция и механика

Кнопка выполнена в ударопрочном пластмассовом корпусе, с фиксацией положения и двумя независимыми группами контактов (как правило, 2×SPDT). Угол хода и усилие переключения подобраны для надежного срабатывания и достаточно высокой механической износостойкости порядка 10–15 тысяч и более циклов. Монтаж осуществляется на панель с креплением гайкой, стандартный диаметр резьбы — М8.

Условное обозначение и исполнения

В обозначении ПК2Э‑2В буква «С» (если указана как «ПК2С‑2В» или аналогичный вариант) может означать светосостав на кнопке, а «Э» — эмаль; цифра «2» задает типономинал по электрическим режимам, «В» — климатическое исполнение по ГОСТ 15150 (обычный климатический класс). Контактная система часто выполнена с серебросодержащими контактами и позолоченными выводами для повышения надежности в слабых токовых цепях.
