П1М10-2В (5) Смоленский завод

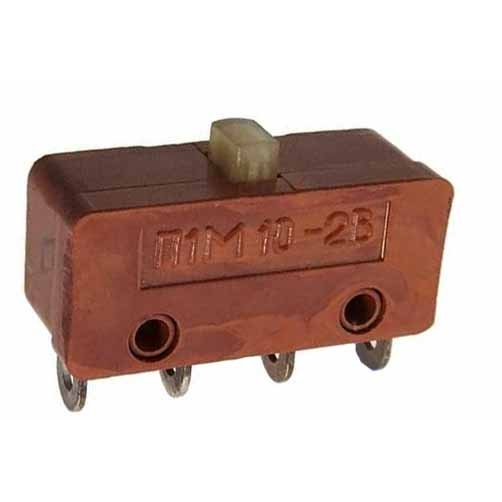

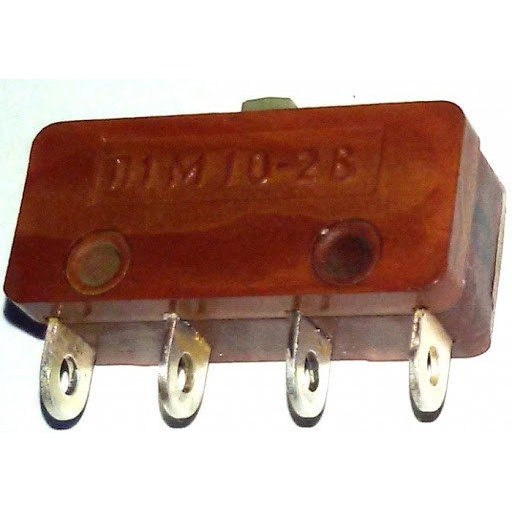

МикропереключательП1М10‑2В (5) — это герметизированный миниатюрный коммутационный элемент, выпускаемыйСмоленским заводом радиодеталей (г. Смоленск) по отечественным техническим условиям на микропереключатели серии П1М10.

Общее назначение и конструкция

П1М10‑2В применяется для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре, устройствах автоматики и контроля, в том числе в условиях повышенных требований к надежности контактов. Переключатель имеетдвойной разрыв цепи , что увеличивает надежность отключения и снижает вероятность дугового разряда между контактами. Масса корпуса составляет не более5 г , что делает его типичным представителем категории «микропереключателей».

Электрические параметры

• Номинальный коммутируемый ток — до0,5 А при постоянном и переменном токе;

• Напряжение коммутируемых цепей — до250 В переменного или постоянного тока;

• Сопротивление электрического контакта — не более0,05–0,08 Ом в зависимости от категории приемки (ВП / СКК);

• Сопротивление изоляции — не менее1000 МОм ;

• Электрическая прочность изоляции —1200 В переменного тока эффективного значения.

Условия эксплуатации и механика

• Климатическое исполнение —В , что соответствует умеренному климату и применению в герметизированных или защищенных корпусах.

• Диапазон рабочих температур — примерно от−60…+100 °C для изделий с приемкой СКК и до+125 °C для изделий категории качества «ВП».

• Усилие срабатывания при прямом приводе — порядка1–4 Н (около 0,1–0,4 кгс), что позволяет интегрировать переключатель в механизмы с небольшими перемещениями.

• Рабочий ход приводного элемента — обычно1–2 мм , что типично для микропереключателей с рычажным или кнопочным приводом.

Надежность и сроки службы

• Гарантийный срок хранения и эксплуатации для П1М10‑2В составляет12 лет с даты изготовления;

• Срок сохраняемости (включая хранение без подключенной нагрузки) — до100 000 циклов для некоторых режимов, при меньших нагрузках — до50 000–100 000 циклов переключений.
