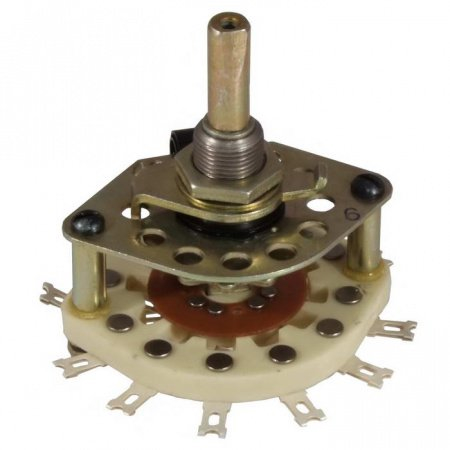

ПГК-11П3Н-6 Кузбассрадио

ПГК‑11П3Н‑6 — это всеклиматический переключатель галетного (барабанного) типа, выпускаемый ЗАО «Кузбассрадио» (г. Белово). Он относится к широко применяемой серии ПГК и предназначен для монтажа в радиоэлектронной аппаратуре общепромышленного и специального назначения.

Общее описание и назначение

Переключатель предназначен для коммутации электрических цепей постоянного и переменного тока в условиях воздействия широкого диапазона климатических факторов. Выполнен в керамическом корпусе с галетами (барабанами) и имеет несколько рабочих положений контактов, что позволяет использовать его как многопозиционный управляющий или селектирующий коммутатор.

Ключевые технические характеристики

• Число рабочих положений: 11; количество направлений (веток) — 3; число плат (галет) — 6.

• Электрическое сопротивление контакта — не более 0,02 Ом, что обеспечивает малые потери и стабильное соединение.

• Сопротивление изоляции — не менее 5000 МОм, электрическая прочность изоляции между контактами и корпусом — порядка 1500 В переменного тока.

Режимы работы и надежность

• Рабочая температура окружающей среды — от −60 до +85 °C, что позволяет использовать переключатель как в обычных, так и в суровых климатических условиях.

• Наработка на отказ переключателя составляет не менее 10 000 часов, что соответствует высокой эксплуатационной надежности и долговечности.

• Допускается повышенная относительная влажность до 98% при температуре 35 °C, что подтверждает всеклиматическое (общее климатическое) исполнение.

Конструкция и особенности монтажа

Переключатель имеет керамический корпус, который обеспечивает хорошую механическую прочность, термостойкость и устойчивость к влаге. Вал представлен в стандартном исполнении для завода‑изготовителя, с возможностью фиксации в нескольких положениях за счёт специального профиля конца вала (например, с прямой или косой лыской).
