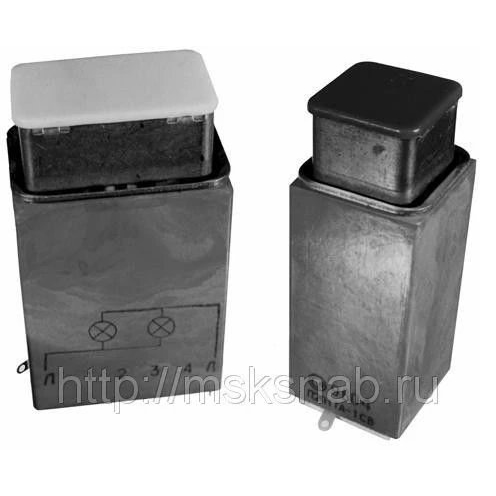

П4П2Т-2жВ (5) Смоленский завод

Переключатель П4П2Т‑2жВ (5) выпускается Смоленским заводом радиоизмерительных приборов (Смоленский завод РИП, РИП‑Смоленск) и относится к серии герметизированных кнопочных переключателей с фиксацией положения. Это изделие ручного управления, предназначенное для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре производственно‑технического назначения.

Общее назначение и конструкция

П4П2Т‑2жВ (5) — миниатюрный переключатель с герметичным корпусом, рассчитанный на объемный монтаж в приборах и устройствах общего и всеклиматического применения.
Он относится к типу «П4П2Т‑2», где цифра «2» указывает на двухпозиционный переключатель, а буква «ж» обозначает желтую кнопку (в обозначении серии предусмотрены пять цветов: Б, С, Ж, З, К).

Климат и условия эксплуатации

Изделие имеет всеклиматическое исполнение «В» и рассчитано на работу в диапазоне температур примерно от −60 °C до +70 °C.
Гарантийный срок эксплуатации обычно составляет порядка 10 000 часов при соблюдении режимов нагрузки и условий монтажа, что типично для подобных переключателей этой серии.

Электрические и механические параметры

Номинальный рабочий ток коммутационных цепей в типовом исполнении ряда П4П2Т‑2 — от единиц миллиампер до 2 А, при напряжении от 1,5 до 250 В, при мощности не более 250 В·А.
Сопротивление электрического контакта не превышает 0,07 Ом, сопротивление изоляции — не менее 1000 МОм, а электрическая прочность изоляции составляет около 1100 В (эффективное значение).
Усилие переключения для П4П2Т‑2 находится в диапазоне от 15 до 50 Н, ход приводного элемента — не менее 2 мм.

Коммутация и особенности

Переключатель выполнен как двухпозиционный с фиксацией положения, с двумя независимыми группами контактов, что позволяет коммутировать несколько цепей в различных сочетаниях.
В серии предусмотрена возможность комплектации световой индикацией (встроенной мини‑лампой накаливания), однако конкретное наличие индикации в марке П4П2Т‑2жВ (5) определяется полным обозначением и схемой подключения.
