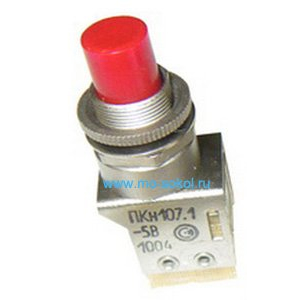

ПКн107.1-3В (5) Смоленский завод

ПКн107.1‑3В (5) — это серийный номер кнопочного переключателя, выпускаемого Смоленским заводом радиодеталей (в составе «Смоленскрадиодеталь»). Это изделие относится к серии ПКн107, предназначенной для коммутации электрических цепей в аппаратуре различного назначения: радиотехнической, измерительной, автоматики и т.п.

Назначение и область применения

Переключатель ПКн107.1‑3В используется для замыкания и размыкания электрических цепей постоянного и переменного тока при напряжении до 250 В и токе до 4 А. Эта серия типична для установки в стационарную и переносную радио‑ и контрольно‑измерительную аппаратуру, а также в промышленные устройства с повышенными требованиями к надёжности.

Основные технические особенности

Для изделий серии ПКн107.1 характерны низкое сопротивление контактов (до примерно 0,05–0,1 Ом) и высокое сопротивление изоляции (не менее 1000 МОм), что обеспечивает стабильную работу при малых сигналах и повышенной помехоустойчивости. Электрическая прочность изоляции составляет порядка 750 В эффективного значения, диапазон рабочих температур — от минус 60 °C до +85 °C, что соответствует климатическому исполнению «В».

Конструкция и исполнение (по серии ПКн107.1)

ПКн107.1‑3В относится к кнопочным переключателям с фиксацией, предназначенным для монтажа в панели или корпусе аппаратуры. Ход приводного элемента у изделий серии ПКн107.1 составляет около 4–6 мм, усилие переключения — порядка 14,7 Н, что делает его более «жёстким» по сравнению с более лёгкими переключателями типа ПКн105.1(2).

Качество и долговечность

Переключатели данной серии выпускаются по техническим условиям (например, для Смоленского завода указаны ТУ ТАФЛ.642135.004ТУ и аналогичные редакции), как правило, с категорией качества «ВП» или приёмкой «СКК». Гамма‑процентная наработка и срок сохраняемости для изделий с приемкой «ВП» достигают 20 000 часов и 20 лет соответственно, что делает их пригодными для ответственных изделий длительного срока службы.
