ПКН115-1кВ (5) Смоленский завод

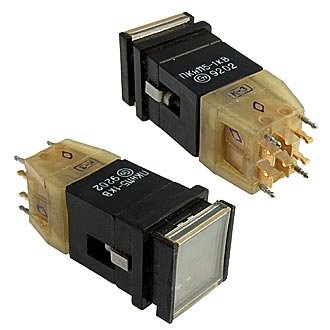

ПКН115‑1кВ (5) — это кнопочный переключатель отечественного производства, выпускаемый на Смоленском заводе радиодеталей (ОАО «Смоленский завод радиодеталей»). Он относится к серии ПКн113/115/117 и предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и промышленной аппаратуре.

Назначение и область применения

ПКН115‑1кВ применяется как орган ручного управления в аппаратуре связи, автоматики, измерительных приборов и других устройств, где требуется надёжное замыкание или размыкание низких и средних токов. Изделие рассчитано на коммутацию малых токов и сигналов, а также на работу в цепях питания и управления с относительно небольшой коммутируемой мощностью.

Конструкция и исполнение

Переключатель имеет кнопочное нажимное исполнение, выполнен в металлическом корпусе с фланцевым креплением для монтажа на панели. Маркировка «1кВ» обычно указывает на конструктивное исполнение и тип контактов (одна группа переключающих контактов), а цифра «5» в обозначении связана с категорией качества и климатическими условиями эксплуатации (всеклиматическое или широкий диапазон температур).

Основные технические параметры

Типичные параметры ПКН115 (включая модификацию 1кВ) для данной серии:

• Коммутируемый ток — от единиц микроампер до примерно 4 А.

• Коммутируемое напряжение — переменный ток до 250 В, постоянный ток до 36 В.

• Сопротивление контакта — не более 0,05–0,15 Ом в зависимости от категории качества.

• Электрическая прочность изоляции — порядка 350–750 В (эффективное значение) в зависимости от приёмки.

• Диапазон рабочих температур — примерно от −45 °С до +85 °С для вариантов с расширенным климатическим исполнением.

Масса изделия серии ПКн115, как правило, не превышает 22 г.

Особенности Смоленского завода

Смоленский завод радиодеталей выпускает серию ПКн113/115/117 давно, поэтому серия считается проверенной и широко применяется в отечественной промышленной и военной аппаратуре. Переключатели этой серии отличаются унификацией по габаритам и монтажным размерам, что облегчает замену и стандартизацию в конструкциях.
