П2КнТА1СВ (5) Смоленский завод

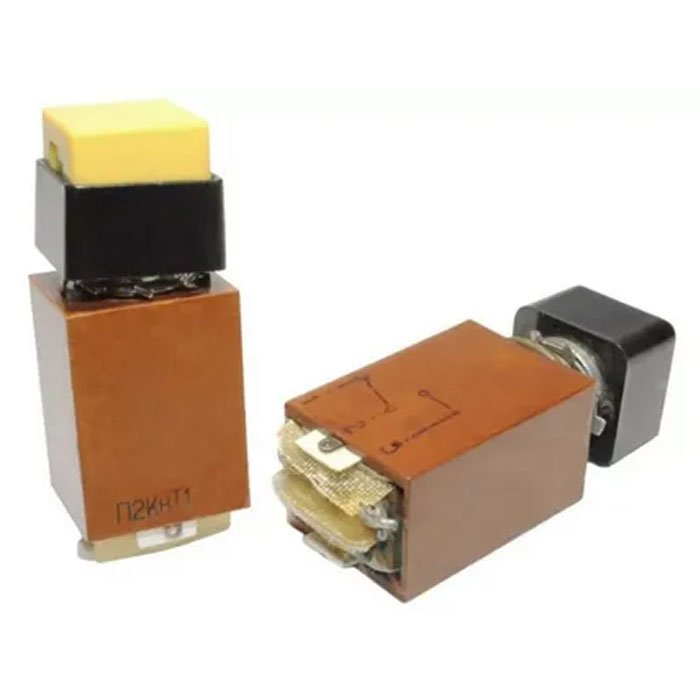

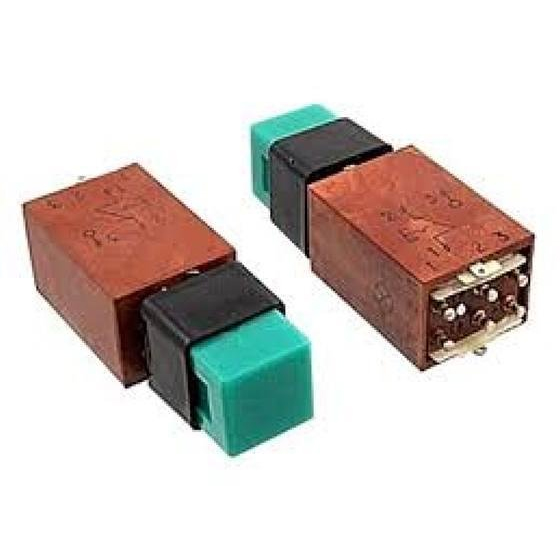

П2КнТА1СВ (5) — это нажимной кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей и входящий в линейку П2КнТА/П2КнТАС. Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре и приборах общепромышленного назначения.

Общее назначение и область применения

• Используется как элемент управления в панелях, щитах, измерительных приборах и различной электронной аппаратуре.

• Характерен для изделий с повышенными требованиями к надежности контакта и стабильности работы в условиях промышленных условий.

Конструкция и тип монтажа

• Переключатель имеет кнопочный тип привода с фиксацией, рассчитан на горизонтальную установку в панель/панельный монтаж.

• Климатическое исполнение «В» — предназначен для работы в умеренном климате, в составе стационарных устройств.

Электрические и механические характеристики

• Контакты рассчитаны на низкое сопротивление электрического контакта не более 0,05 Ом, что обеспечивает малые потери и стабильную коммутацию.

• Сопротивление изоляции не менее 1000 МОм, электрическая прочность изоляции порядка 750 В (эффективное переменное напряжение).

Ход, усилие и рабочие условия

• Рабочий ход приводного элемента для серии П2КнТА/П2КнТАС составляет 5–8 мм, что делает переключение достаточно четким и ощутимым.

• Усилие переключения лежит в диапазоне примерно 15–45 Н, что требует заметного нажатия, но не чрезмерно высокого.

Температурный диапазон и качество

• Для изделий с приемкой «5» (ВП‑категории) диапазон рабочих температур обычно от −60 °C до +70 °C, что обеспечивает применение в достаточно жестких условиях.

• Заводская документация ссылается на технические условия типа АГ0.360.410 ТУ / ОЮ0.360.034 ТУ, что подтверждает стандартизированное качество и соответствие требованиям к промышленным компонентам.
