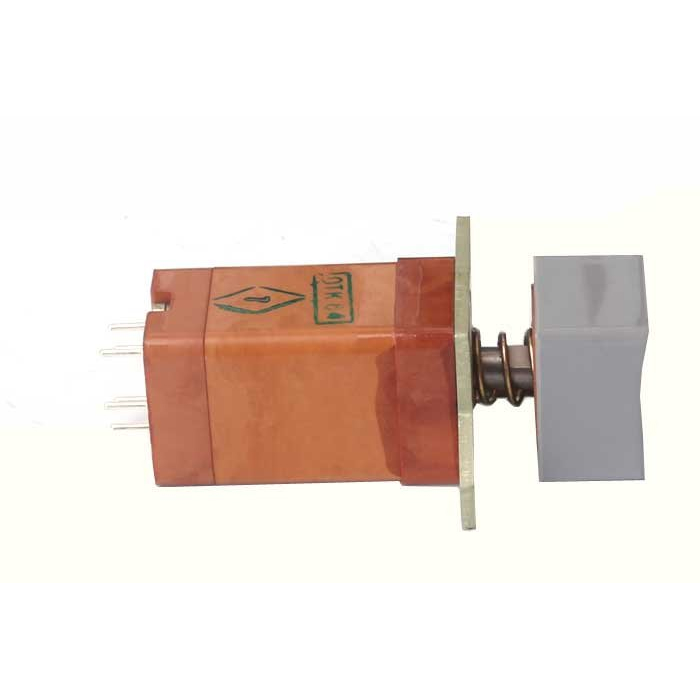

ПКН536.1-2хк/сВ (5) Смоленский завод

ПКН536.1‑2хк/сВ (5) — это кнопочный переключатель со световой индикацией, выпускаемый Смоленским заводом радиодеталей (в составе «Западпribор» и др. производственных объединений). Он применяется для коммутации цепей постоянного и переменного тока в радио‑ и электронной аппаратуре, обычно в промышленных и специальных приборах.

Назначение и особенности конструкции

ПКН536.1‑2хк/сВ (5) относится к ряду ПКН536 — это исполнение кнопочного переключателя с фиксацией и двумя положениями «вкл/выкл» или «1/2», с возможностью световой индикации. Буква «с» в маркировке указывает на синий световой индикатор (в некоторых источниках описано как вариант цвета светодиодной или ламповой индикации).
Корпус и приводные элементы выполнены из материалов, устойчивых к механическим нагрузкам и климатическим воздействиям; изделие имеет защиту от загрязнений и рассчитано на длительную эксплуатацию.

Электрические параметры

Для серии ПКН536.1 указываются такие режимы коммутации:

• диапазон коммутируемых токов — от единиц микроампер до 4 А;

• диапазон напряжений — от микровольт до 250 В;

• максимальная коммутируемая мощность — не более 300 В·А.
  Сопротивление контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции между частями — порядка 750 В эффективного значения.

Механические и эксплуатационные параметры

Усилие переключения для ПКН536 не превышает 14 Н, полный ход приводного элемента — не более 4 мм. Количество коммутационных циклов без отказа может достигать порядка 100 000 переключений.
Габаритные размеры типового ПКН536 составляют около 50×19×19 мм, масса — не более 30 г, что позволяет использовать переключатель в плотной компоновке панелей и приборов.
Климатическое исполнение «В» означает работу в диапазоне температур от примерно −60 до +85 °C и обеспечивает сохраняемость изделия до порядка 25 лет.
