ПКН536.1-2хз/хзВ (5) Смоленский завод

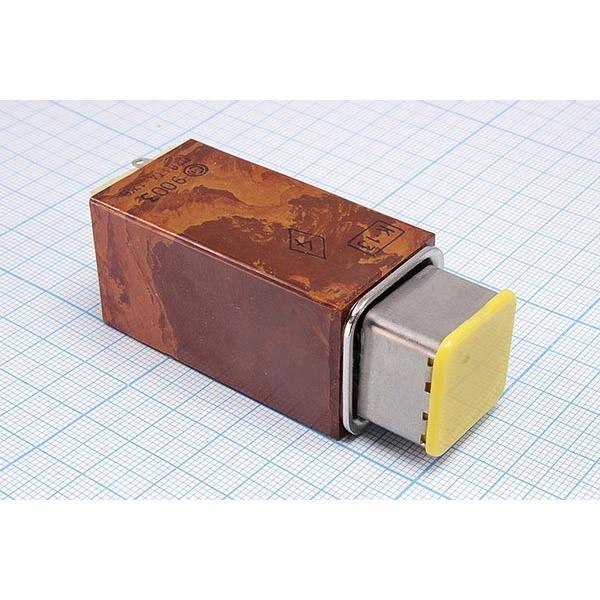

ПереключательПКН536.1‑2хз/хзВ (5) — это кнопочный переключатель со световой индикацией, выпускаемый Смоленским заводом радиодеталей (в обозначении «Смоленский завод» указывает производителя). Он относится к серии ПКн536, применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре и промышленных устройствах.

Расшифровка обозначения

• ПКн536 — тип переключателя (кнопочный с фиксацией).

• .1 — типономинал, определяющий электрический режим коммутации (например, по току/напряжению).

• 2 пл.— двухпозиционное исполнение (переключатель «включено–выключено»).

• хз/хз — цвета световых полей («хз» обычно означает «хзелёный»; сочетание может быть одноцветным или разноцветным, в зависимости от конкретного варианта).

• В — климатическое исполнение В (обычно для работы в умеренном климате, в помещениях).

• (5) — модификация по серии или климатическому исполнению, иногда указывает вариант световой панели или крепёжного элемента.

Основные технические характеристики

Эти показатели типовые для серии ПКн536.1; конкретно для ПКН536.1‑2хз/хзВ (5) цифры аналогичны, если нет специальной модификации.

• Режим работы: коммутация цепей постоянного и переменного тока.

• Коммутационная способность:

  • ток от единиц мкА до порядка 4 А;

  • напряжение от микровольт до примерно 250 В;

  • коммутируемая мощность не более около 300 В·А.

• Сопротивление электрического контакта не более 0,05 Ом; сопротивление изоляции не менее 1000 МОм.

• Электрическая прочность изоляции порядка 750 В эффективного значения.

• Количество коммутационных циклов до 100 000.

• Усилие переключения не более 14 Н (около 1,4 кгс), полный ход приводного элемента не более 4 мм.

Конструкция и габариты

Переключатель имеет компактный прямоугольный корпус, предназначен для установки в панели/панелях щитов или корпусов аппаратуры. Габаритные размеры серии ПКн536.1 обычно около50×19×19 мм , масса не более примерно 30 г.

Особенности и применение

• Есть световое поле (индикация состояния «вкл/выкл»), что удобно для работы в затемнённых или сложных условиях.

• Используется в радиоэлектронной аппаратуре, промышленных панелях управления, контрольно‑измерительных приборах и других устройствах, где требуется надёжная механическая кнопка с фиксацией и световой индикацией.
