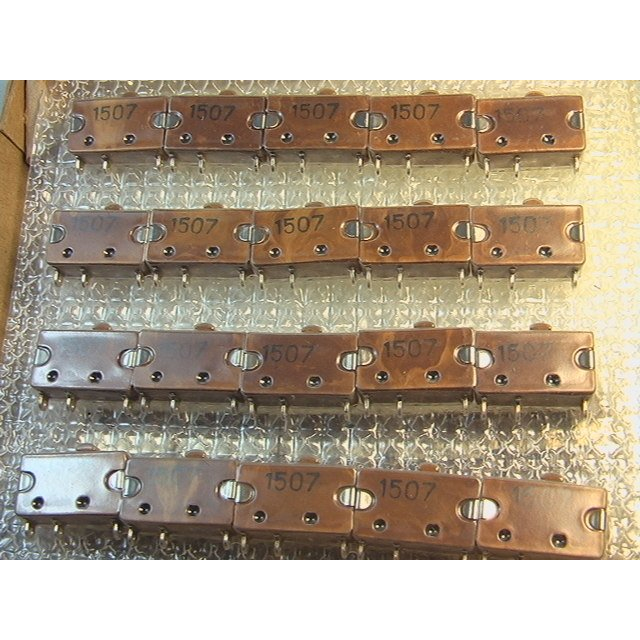

ПКН536.1-2ж/хзВ (5) Смоленский завод

ПКН536.1‑2ж/хзВ(5) — это промышленный кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»).

Назначение и облаcть применения

Этот переключатель предназначен для коммутации электрических цепей в низковольтных устройствах, в том числе в радиоэлектронной, измерительной и контрольно‑измерительной аппаратуре, а также в промышленных приборах. Он используется как однополюсный переключатель с двумя положениями («вкл–выкл» или «1–2»), включая варианты с индикацией и различными цветами корпусов и световых полей.

Условное обозначение

В обозначении ПКН536.1‑2ж/хзВ(5) принята следующая структура:

• ПКН536 — серия переключателя;

• 1 — типономинал (характеризует электрические режимы коммутации);

• 2 — вариант исполнения светового поля;

• ж — цвет светового поля (жёлтое);

• хзВ — обозначение исполнения контактов и конструкции («з» — замыкающий контакт, «В» — конструктивное исполнение);

• (5) — обычно указывает на климатическое исполнение или условное обозначение модификации (уточняется в спецификации Смоленского завода).

Основные технические особенности

Для всей серии ПКН536 заявлены следующие общие параметры (в том числе для типа 1 и модификации с жёлтым световым полем):

• Коммутационная способность: переменный и постоянный ток до примерно 4 А и напряжение до 250 В, мощность не более 300 В·А.

• Сопротивление контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — около 750 В действующего значения.

• Количество коммутационных циклов — до 100 000; усилие переключения для ПКН536 — не более 14 Н (примерно 1,4 кгс), полный ход приводного элемента — не более 4,0 мм.

Габариты и конструкция

ПКН536.1‑2ж/хзВ(5) имеет стандартный корпус для встраиваемой установки, типичные габаритные размеры серии ПКН536 около 50×19×19 мм, масса — не более 30 г. Корпус и световое поле окрашиваются в различные цвета (включая жёлтое), что позволяет использовать переключатель для индикации режимов работы или опасных напряжений.
