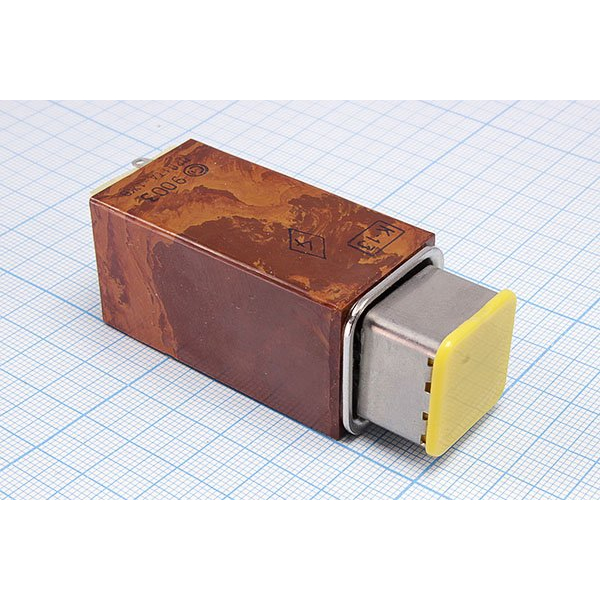

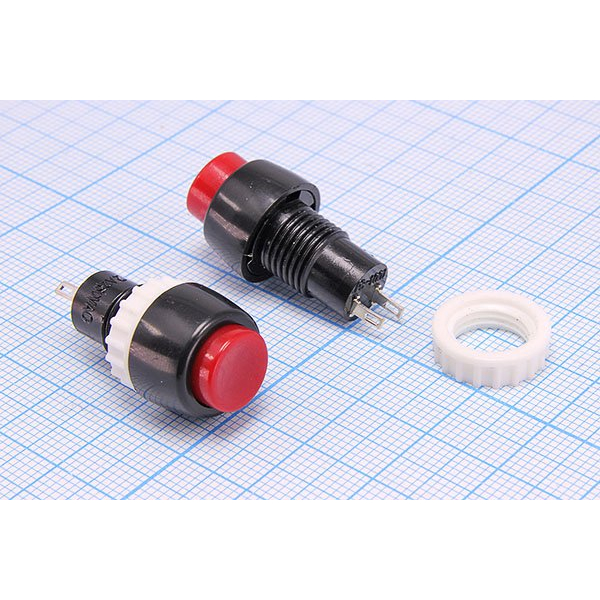

ПКН536.2-2б/хзВ (5)

ПКН536.2‑2б/хзВ (5) — это кнопочный переключатель, выпускаемый по техническим условиям Смоленского завода (обозначение ТУ, как правило, ТАФЛ.642136.011ТУ), применяемый в электрических цепях постоянного и переменного тока для коммутации сигнальных и управляющих токов.

Назначение и область применения

Переключатель используется для коммутации электрических цепей в аппаратуре промышленного и специального (в том числе военного) назначения, в том числе в системах управления, сигнализации и контроля.
Типовая серия ПКН536 рассчитана на коммутацию токов от микротоков (единицы мкА) до порядка 4 А, поэтому этот аппарат пригоден как для слаботочных цепей, так и для питания мелких исполнительных устройств.

Конструкция и тип исполнения

Обозначение «ПКН536.2‑2б/хзВ» указывает на:

• серию ПКН536 (кнопочный переключатель с фиксацией положения);

• вариант 2б — конструктивное исполнение с двумя фиксированными положениями (переключение «вкл–выкл» или «1–2»);

• «хзВ» — цвет или тип индикации (как правило, совокупность ходового и цветового кодирования, например, чёрный/жёлтый или хромированный кожух с жёлтой вставкой и индикацией).

Корпус изготавливается из металла или высокопрочного ударопрочного пластика, что обеспечивает механическую устойчивость и защиту от внешних воздействий.

Основные электрические параметры

Для серии ПКН536 (включая модификации 2б/хзВ) типичные значения:

• коммутационный ток порядка от 1 мкА до 4 А;

• сопротивление электрического контакта не более 0,05 Ом;

• сопротивление изоляции не менее 1 000 МОм;

• электрическая прочность изоляции порядка 750 В эффективного значения переменного тока.

Эти параметры позволяют использовать переключатель в условиях повышенных требований к надёжности контактов и стабильности сопротивления.

Механические и эксплуатационные характеристики

Усилие переключения для ПКН534/536 обычно не превышает 14 Н (около 1,4 кгс), ход приводного элемента — не более 4 мм, что обеспечивает комфортное ручное управление даже при интенсивной эксплуатации.
Диапазон рабочих температур охватывает от минус 60 °C до плюс 70 °C (или близко к этому, в зависимости от конкретного ТУ), что делает переключатель пригодным для применения в жёстких климатических условиях.

Срок службы и сохраняемость

Серия ПКН536 рассчитана на длительный срок эксплуатации при значительном количестве механических и коммутационных циклов, а заявленный срок сохраняемости изделий обычно составляет порядка 25 лет при хранении и эксплуатации в нормальных условиях.

Можно дополнительно расшифровать условное обозначение по конкретным ТУ завода‑изготовителя или подобрать аналоги по типу фиксации и токовой нагрузке.
