ПКН536.2-2хз/зВ (5) Смоленский завод

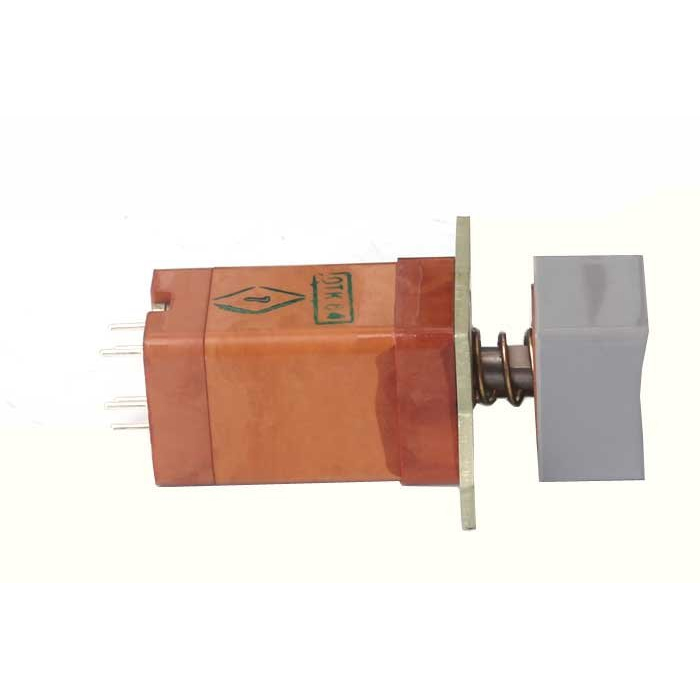

ПКН536.2‑2хз/зВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей») по техническим условиям ТАФЛ.642136.011ТУ, «5» обычно обозначает модификацию/исполнение серии. Он относится к семейству герметичных переключателей ПКн536, предназначенных для коммутации электрических цепей постоянного и переменного тока в аппаратуре различного назначения.

Назначение и область применения

ПКН536.2‑2хз/зВ используется как герметичный кнопочный переключатель в радиоэлектронной, промышленной и специальной аппаратуре, где требуется высокая надёжность контактов и защита от внешних воздействий. Переключатель рассчитан на коммутацию токов от долей миллиампера до нескольких ампер (в пределах типовых значений ПКн536 порядка до 4 А при соответствующем напряжении).

Особенности конструкции и параметров

• Исполнение «2хз/зВ» указывает на наличие двух переключающих контактов (двойной переключатель) и принадлежность к герметичной серии ЗВ с определённым типом воздействия на кнопку и конструкции корпуса.

• Усилие переключения для ПКн536 не превышает примерно 14 Н, что обеспечивает достаточно «лёгкий» ход кнопки при сохранении надёжного замыкания/размыкания.

• Ход приводного элемента (кнопки) у ПКн536 не более около 4 мм, что характерно для данного типоразмера и обеспечивает небольшую амплитуду движения при компактной конструкции.

Электрические и климатические характеристики

• Сопротивление электрического контакта обычно не превышает 0,05 Ом, что обеспечивает низкие потери и стабильное соединение.

• Сопротивление изоляции не менее 1 ГОм, а электрическая прочность изоляции порядка 750 В (эффективного значения) при испытании между контактами и корпусом.

• Диапазон рабочих температур у ПКн536 в целом рассчитан примерно от минус 60 до плюс значений порядка +55–+70 °С (в зависимости от конкретного исполнения и условий применения), что позволяет использовать переключатели в промышленных и некоторых специальных условиях.

Надёжность и срок службы

• Для серии ПКн536 указывается срок сохраняемости изделий до порядка 25 лет при хранении и эксплуатации в соответствии с техническими условиями.

• Переключатели рассчитаны на многократные коммутации и обеспечивают стабильную работу при механических и климатических нагрузках, типичных для промышленной и радиоэлектронной аппаратуры.
