ПКН536.2-2з/хсВ (5) Смоленский завод

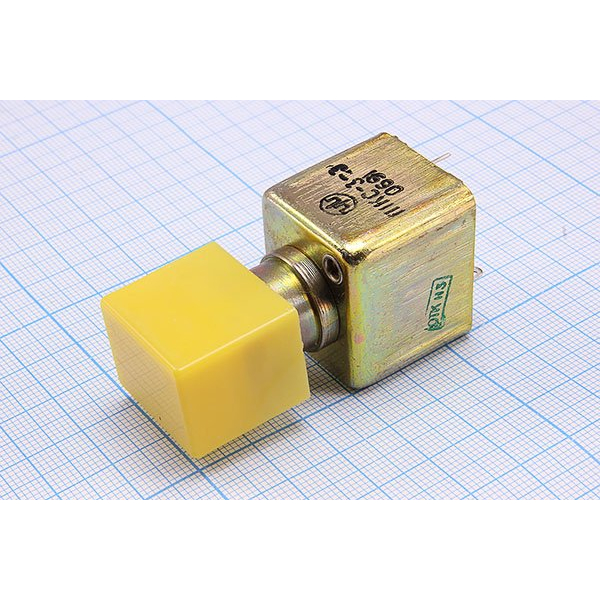

ПКН536.2‑2з/хсВ (5) — это отечественный кнопочный переключатель с самовозвратом (моментальный) с двумя группами контактов, выпускаемый Смоленским заводом радиодеталей (или входящим в его состав предприятием, по ТУ ТАФЛ.642136.011).

Назначение и область применения

Этот переключатель предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, приборах и промышленных устройствах. Он рассчитан на низкотоковые и среднетоковые цепи, что позволяет использовать его как в управляющих схемах, так и в сигнализации и индикации.

Конструкция и тип контакта

ПКН536.2‑2з/хсВ относится к серии переключателей ПКН536, выполненных в металлическом корпусе с пластмассовым или металлическим толкателем.

• «2з» указывает, что в переключателе две группы контактов (два полюса).

• «хсВ» означает, что контакты выполнены в исполнении «хром‑серебро» или аналогичном, что обеспечивает хорошую коммутационную стойкость и низкое сопротивление контакта.

Электрические и механические параметры (общие для ПКН536.2)

Для серии ПКН536 характерны:

• усилие переключения не более 14 Н (около 1,4 кгс), что делает нажатие комфортным при ручном управлении;

• ход толкателя до замыкания/размыкания не более 4,0 мм, что обеспечивает точное и быстрое срабатывание;

• сопротивление электрического контакта не более 0,05 Ом, что важно для передачи сигнала и малых мощностей;

• сопротивление изоляции не менее 1000 МОм и электрическая прочность изоляции порядка 750 В (эффективное значение), что соответствует требованиям к изделиям для РЭА.

Режим работы и условия эксплуатации

Переключатель рассчитан на коммутацию тока от микроампер до нескольких ампер при постоянном и переменном токе, в зависимости от конкретной схемы использования. Рабочий температурный диапазон, как правило, указан от примерно −60 °C до примерно +70 °C, что позволяет применять ПКН536.2‑2з/хсВ в изделиях, работающих в широком диапазоне климатических условий.

Особенности именно обозначения

• «ПКН536.2» — серия с самовозвратом, два полюса, моментальное действие.

• «2з» — две группы замыкающих контактов.

• «хсВ» — материал/тип контакта, ориентированный на надежную коммутацию в условиях длительной эксплуатации.
