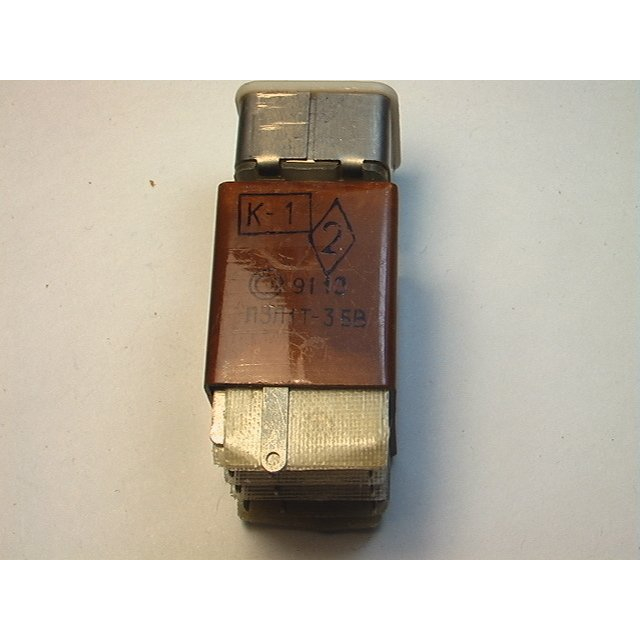

ПКН538.1-2б/жВ (5) Смоленский завод

ПКН538.1‑2б/жВ (5) — это герметизированный кнопочный переключатель (выключатель‑кнопка) производства Смоленского завода «Смоленспецмонтажавтоматика», предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Общее назначение

Этот переключатель используется в аппаратуре общепромышленного и, при необходимости, специального назначения, где требуется надёжная коммутация низковольтных сигналов или цепей управления. Он рассчитан на работу в широком диапазоне температур и различных условиях эксплуатации, включая герметизированные корпуса.

Климатическое исполнение и условия работы

Климатическое исполнение В соответствует ГОСТ и означает, что кнопка рассчитана на работу в условиях умеренного и холодного климата. Диапазон рабочих температур — примерно от −60 °C до +85 °C, что позволяет применять её и в условиях экстремально низких, и повышенных температур.
Срок сохраняемости изделия, как правило, указывается порядка 25 лет, что характерно для герметизированных переключателей ПКН538‑й серии.

Электрические и механические параметры

Для переключателей ПКН538 характерны следующие базовые параметры (общие для серии, уточняются в конкретной ТУ):

• сопротивление электрического контакта — не более 0,05 Ом;

• сопротивление изоляции — не менее 1000 МОм;

• электрическая прочность изоляции — порядка 750 В (эффективное значение).

Механические характеристики: усилие переключения кнопки‑манипулятора для ПКН538 составляет не более 22 Н (примерно 2,2 кгс), полный ход приводного элемента — не более 7 мм.

Конструкция и тип контактов

Переключатель выполняется в металлостеклянном (герметизированном) корпусе, что обеспечивает стабильные параметры контактов и защиту от влаги, пыли и агрессивной среды.
В обозначении «ПКН538.1‑2б/жВ» буква «б» обычно указывает на тип контактного соединения (например, «без выводов» или вариант присоединения), а «2ж» — на наличие двух контактов переключающего типа (разрыв‑замыкание).
