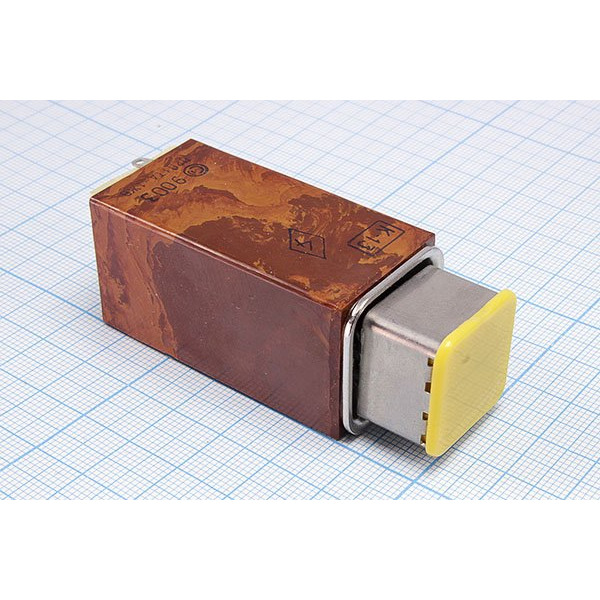

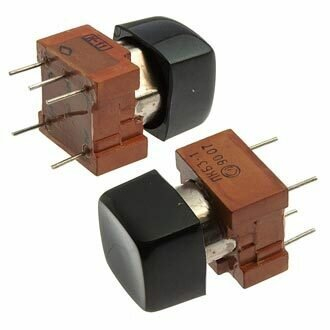

ПКН540.2-1бВ (5) Смоленский завод

ПКН540.2‑1бВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей») по техническим условиям ТАФЛ.642136.011ТУ. Он относится к серии герметичных (или влагозащищённых) кнопочных переключателей, применяемых в промышленной и военной аппаратуре для коммутации электрических цепей постоянного и переменного тока.

Конструкция и назначение

Переключатель имеет металлический корпус с герметичной мембраной или уплотнением, рассчитанный на эксплуатацию в относительно жёстких условиях, включая внешнее воздействие влаги и пыли. Кнопка переключения обычно выполнена с фиксацией положения («тумблер‑кнопка»), обеспечивающей устойчивое состояние «включено» или «выключено» до повторного нажатия.

Электрические характеристики

Коммутационный ток для группы ПКН540 обычно лежит в диапазоне от единиц микротоков до порядка ампер, что позволяет использовать переключатель как для сигнальных цепей, так и для силовых нагрузок. Сопротивление контактов не превышает примерно 0,05 Ом, что обеспечивает малые потери и стабильный контакт в рабочем режиме.

Условия эксплуатации

Переключатель рассчитан на широкий диапазон рабочих температур, включая отрицательные значения, характерные для эксплуатации в промышленных и военных системах. Сопротивление изоляции между токоведущими частями и корпусом обычно не менее 1000 МОм, а электрическая прочность изоляции порядка 750 В (эффективное значение), что предусматривает надёжную работу в цепях низкого и среднего напряжения.

Монтаж и применение

ПКН540.2‑1бВ (5), как правило, предназначен для панельного монтажа: он крепится в отверстии на лицевой панели прибора или шкафа, а соединение с печатной платой или внешними проводниками осуществляется через винтовые или нажимные клеммы. Такие переключатели широко применяются в средств связи, радиоэлектронной аппаратуре, контрольно‑измерительных приборах и системах управления, где требуется надёжная и долговечная коммутация.
