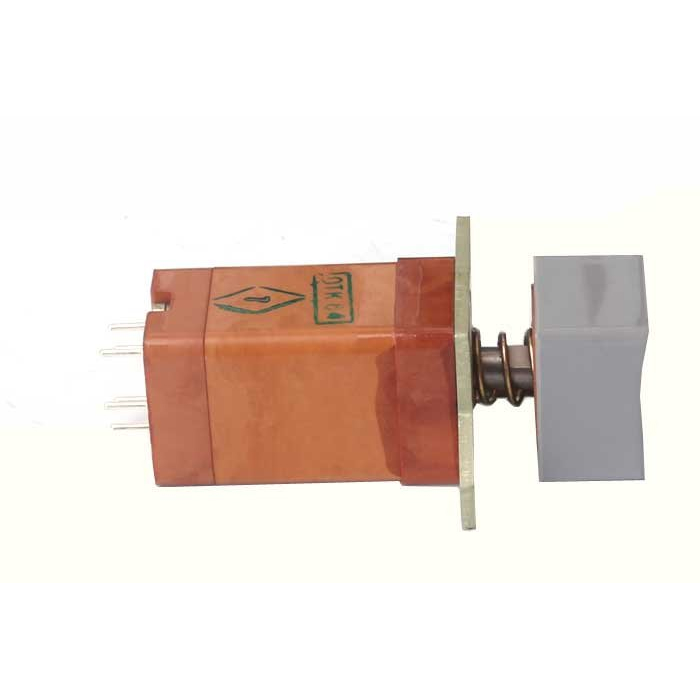

ПКН540.2-2к/сВ (5) Смоленский завод

ПКН540.2‑2к/сВ (5) — серийно выпускаемый Смоленским заводом (ОАО «Смоленский завод радиодеталей») бесконтактный переключатель кнопочного типа, предназначен для коммутации электрических цепей в радиоэлектронной аппаратуре; изготавливается по техническим условиям ТАФЛ.642136.011ТУ.

Назначение и общая характеристика

ПКН540.2‑2к/сВ относится к семейству переключателей ПКН540, используется как двухпозиционный коммутатор (2 положения) в цепях с низким и малым током, в том числе в системах связи, измерительной и специальной аппаратуре.
Корпус и конструкция выполнены в герметичном исполнении, что обеспечивает надежную работу в условиях вибраций, ударов и агрессивных внешних воздействий.

Электрические параметры

• Коммутируемый ток — порядка долей ампера (до единиц мА/мкА, в зависимости от типа цепи).

• Сопротивление электрического контакта не превышает 0,05 Ом, что обеспечивает низкие потери и стабильное прохождение сигнала.

• Сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — около 750 В эффективного значения; это типично для микросиловых коммутаторов.

Механические и эксплуатационные параметры

• Усилие переключения для серии ПКН540 не более 20 Н (примерно 2 кгс), что позволяет удобно работать с переключателем вручную.

• Полный ход приводного элемента не превышает 4 мм, что характерно для этой группы переключателей.

• Диапазон рабочих температур обычно охватывает интервал от минус 60 °C и выше, что обеспечивает применение в условиях низких температур.

Срок службы и условия хранения

• Срок сохраняемости изделий по данным ТУ — порядка 25 лет, что отражает высокую надежность и стабильность параметров при длительном хранении.

• Для эксплуатации и хранения рекомендуются нормальные условия по влажности и температуре, без воздействия агрессивных сред и механических повреждений.
