ПКН542.1-2хз/сВ (5) Смоленский завод

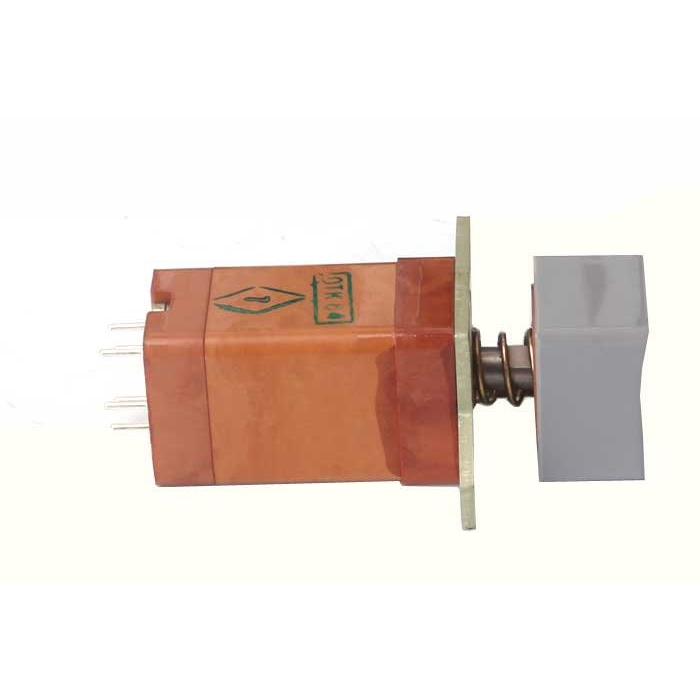

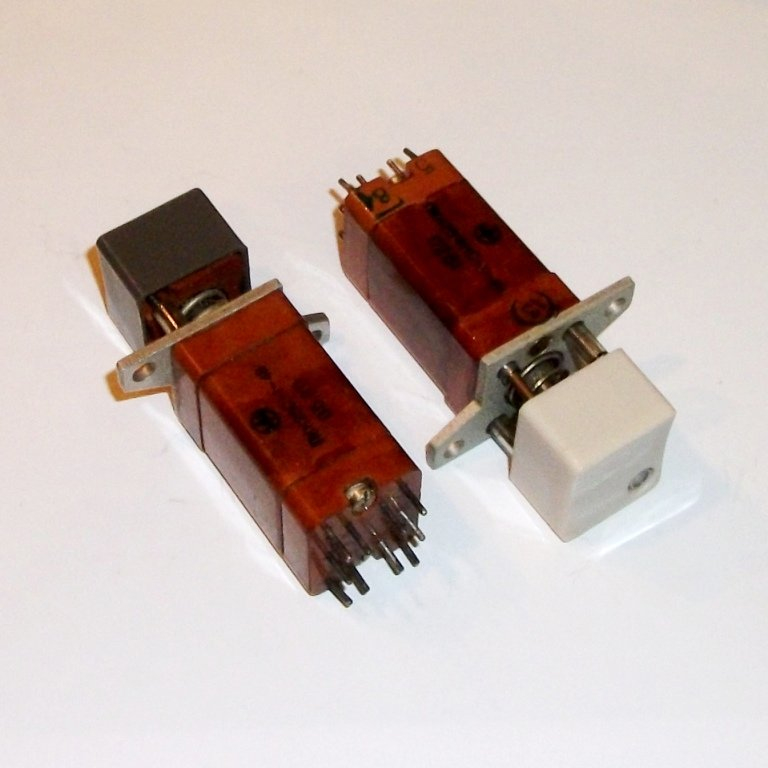

ПКН542.1‑2хз/сВ(5) — это электрический кнопочный переключатель (микропереключатель) производства Смоленского завода, рассчитанный на коммутацию цепей постоянного и переменного тока в составе радиоэлектронной и электротехнической аппаратуры. В вашей записи «2хз/сВ» обозначается тип контактной группы и исполнение корпуса/клемм («хз» — обычно «под зажим» или аналогичное клеммное исполнение, «сВ» — «свободный вывод» или «свободные выводы»), а дополнение «(5)» указывает на модификацию или разновидность серии ПКн/ПКН542.

Основные характеристики

• Коммутационный ток — от единиц мкА до примерно 4 А;

• Напряжение — от единиц мкВ до 250 В переменного или постоянного тока;

• Максимальная коммутируемая мощность — до 300 В·А;

• Сопротивление контакта не более 0,05 Ом, изоляция не менее 1000 МОм;

• Электрическая прочность изоляции — порядка 750 В (эффективное значение).

Надёжность и эксплуатация

• Количество коммутационных циклов — до 100 000, что делает переключатель пригодным для средней и интенсивной циклической нагрузки.

• Температурный диапазон эксплуатации — примерно от −60 °C до +85 °C, что типично для изделий Смоленского завода по серии ПКн542.

• Срок сохраняемости без функциональных потерь — до 25 лет при хранении и транспортировке в нормальных условиях.

Конструктивные особенности

• Усилие переключения — не более 27 Н (примерно 2,7 кгс), что обеспечивает достаточно «лёгкий» механический ход без чрезмерной нагрузки на привод.

• Корпус и клеммная часть выполнены в исполнении, допускающем монтаж в панелях или на плате, с возможностью фиксации и подключения многожильного монтажного провода.
