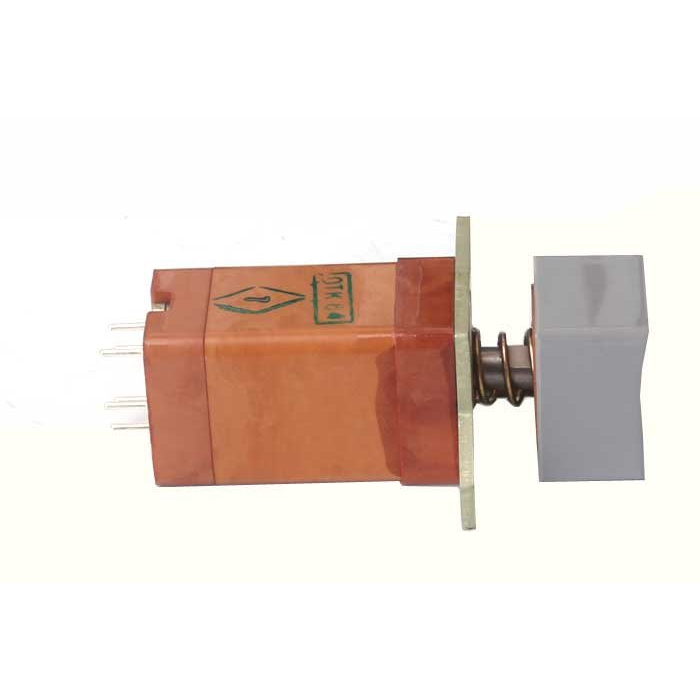

ПКн534.2-1сВ (5)

ПКн534.2‑1сВ(5) — это кнопочный переключатель отечественного производства, относящийся к серии ПКн534, предназначенной для коммутации цепей постоянного и переменного тока в радио‑ и электроаппаратуре. Ниже — основные сведения по техническим и эксплуатационным характеристикам.

Назначение и область применения

ПКн534.2‑1сВ(5) используется для замыкания и размыкания электрических цепей в условиях низких и средних токов, включая цифровую и аналоговую аппаратуру, панели управления, приборы военного и промышленного назначения. Переключатель рассчитан на работу в широком диапазоне рабочих температур и при относительной влажности до 98% при плюсовых температурах.

Основные технические параметры

• Коммутируемое напряжение для аналогичных исполнений ПКн534.1‑1кВ указывается до 250–300 В, а ток — до 4 А; ПКн534.2‑1сВ(5) по своему типу относится к тому же семейству и имеет сопоставимые значения коммутационных параметров.

• Усилие переключения для ПКн534 не превышает 14 Н (≈1,4 кгс), что обеспечивает комфортное ручное управление без повышенного износа.

• Полный ход приводного элемента (кнопки) составляет не более 4,0 мм, что характерно для серии ПКн534 и ПКн536.

Электрические и эксплуатационные характеристики

• Сопротивление контактов — не более 0,05 Ом, что обеспечивает низкие потери и стабильную проводимость.

• Сопротивление изоляции — не менее 1000 МОм, а электрическая прочность изоляции — около 750 В эффективного значения, что нормируется для серии ПКн534–546.

• Диапазон рабочих температур — примерно от −60 °C до +85 °C, что позволяет использовать переключатель в сложных климатических и тропических условиях.

Конструкция и исполнение

• Габаритная масса кнопочных переключателей ПКн534, ПКн536 и ПКн538 не превышает 30 г, что говорит о компактной металло‑пластиковой конструкции.

• Климатическое исполнение В соответствует требованиям ГОСТ к применению в условиях повышенной влажности и переменных температур, без необходимости специальной герметизации.
