ПКН544.1-2ж/сВ (5) Смоленский завод

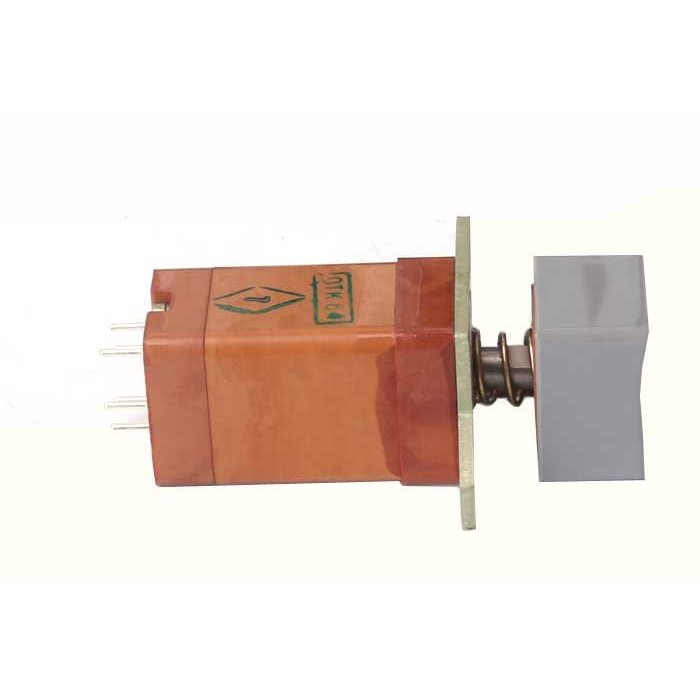

ПКН544.1‑2ж/сВ (5) — это кнопочный переключатель со световой индикацией, выпускаемый Смоленским заводом радиодеталей (Смоленский завод). Он относится к серии переключателей ПКн544 и предназначен для коммутации электрических цепей постоянного и переменного тока в аппаратуре общего и специального назначения.

Назначение и область применения

Переключатель используется как элемент управления и сигнализации в стационарной и бортовой радиоаппаратуре, устройствах автоматики, контрольно‑измерительных приборах и т.п., где необходимы надёжные коммутационные элементы с индикацией состояния.
Световая индикация (буква «с» в обозначении) позволяет визуально фиксировать текущее положение контактов, что удобно при эксплуатации и обслуживании оборудования.

Основные технические характеристики

• Режим коммутации: от сверхмалых токов порядка микротоков до токов до 4 А, в зависимости от конкретного исполнения и схемы включения.

• Максимальное усилие переключения не превышает 20 Н (≈ 2 кгс), полный ход приводного элемента — не более 4 мм.

• Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции между разомкнутыми контактами — порядка 750 В (эффективное значение).

Особенности конструкции и условий эксплуатации

Переключатель ПКн544.1‑2ж/сВ (5) имеет металлический корпус с соответствующей световой индикацией, исполнение «ж» указывает на жёлтый цвет лицевой панели или кнопки, что может использоваться для расцветки элементов управления.
Рабочий температурный диапазон переключателей серии ПКн544 обычно охватывает от минус 60 °C до плюс 70 °C, срок сохраняемости изделий — порядка 25 лет при хранении в условиях, регламентированных ТУ.
