ПКН544.1-2з/сВ (5) Смоленский завод

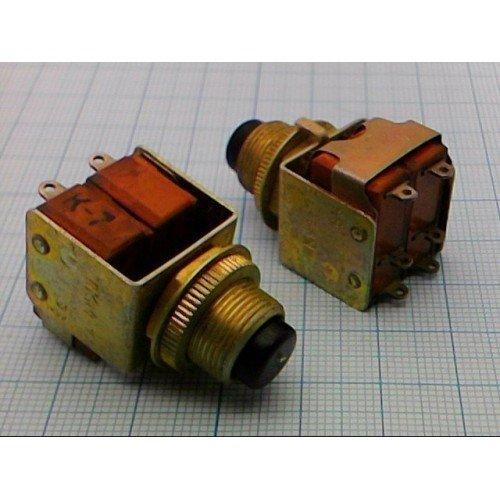

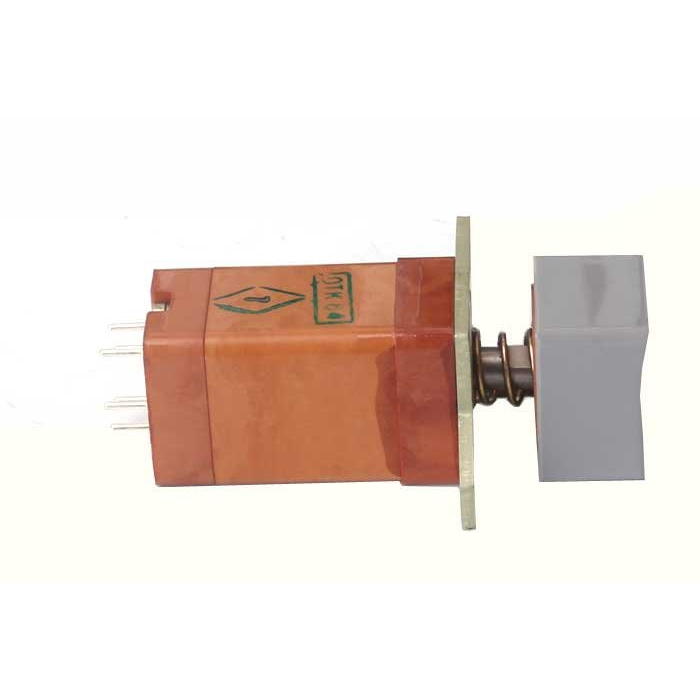

ПКН544.1‑2з/сВ(5) — это отечественный микроминиатюрный кнопочный переключатель со световой индикацией, выпускаемый Смоленским заводом радиодеталей (Смоленский завод) по техническим условиям ПКн544.

Назначение и основной принцип работы

Переключатель предназначен для коммутации электрических цепей постоянного и переменного тока в блоках аппаратуры военного и промышленного назначения.
Он имеет фиксированное положение (одно положение «замкнуто», другое «разомкнуто») и снабжён световой индикацией, обычно подсветкой кнопки или лампочкой, что позволяет визуально контролировать состояние цепи.

Ключевые технические параметры

• Коммутационная способность: ток от единиц микроампер до 4 А, напряжение от нескольких микровольт до 250 В, при коммутируемой мощности до 300 В·А.

• Электрические характеристики контактов: сопротивление контакта не более 0,05 Ом, сопротивление изоляции не менее 1000 МОм, электрическая прочность изоляции около 750 В эффективного значения.

• Ресурс переключений — до 100 000 циклов, что обеспечивает высокую долговечность при типовых нагрузках.

Конструкция и монтажные параметры

• Усилие переключения кнопки — не более 20 Н (примерно 2 кгс), что соответствует группе ПКн544 и делает работу кнопки комфортной при ручном управлении.

• Полный ход приводного элемента (кнопки) — не более 4 мм, что характерно для серии ПКн534/540/544 и обеспечивает компактность и точность срабатывания.

• Корпус и контактная система выполнены с учётом эксплуатации в достаточно широком диапазоне окружающей температуры, в том числе от −60 °C и выше, что позволяет применять изделие в жёстких климатических условиях.

Особенности модификации ПКН544.1‑2з/сВ(5)

Буквенная часть «з/сВ» в обозначении указывает на тип контактов и схему их включения; в ряде технических описаний серии ПКн544 это соответствует замыкающим контактам с определённой коммутацией и типом подводки.
Цифра «5» в скобках обычно обозначает исполнение или вариант заказной спецификации (например, цвет подсветки, тип крепления или вспомогательные элементы), но конкретный смысл этой цифры уточняется в ТУ или в бюллетене завода‑изготовителя.
