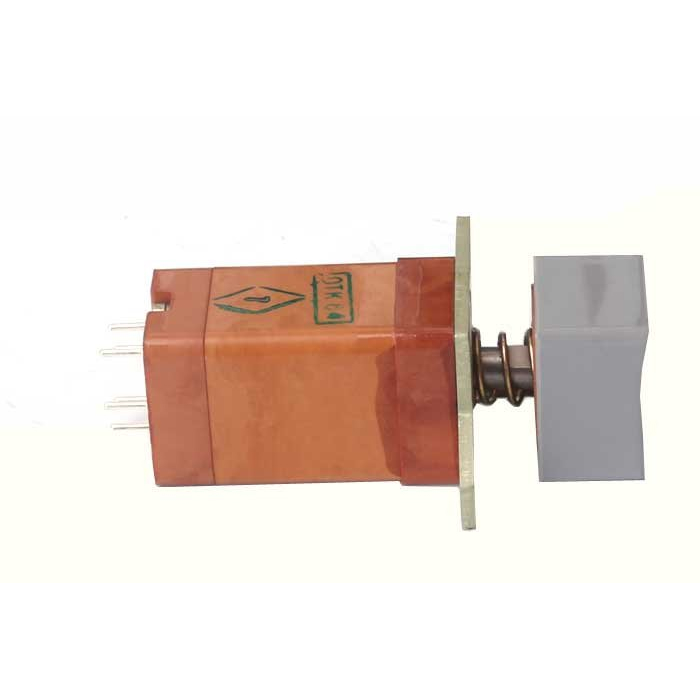

ПКН544.2-2хс/сВ (5) Смоленский завод

ПКН544.2‑2хс/сВ(5) — это разновидность серии ПКН544, выпускаемой Смоленским заводом радиодеталей (г. Смоленск). Обычно такие переключатели относятся к категории кнопочных, с самовозвратом и самоблокировкой, с наличием сигнально‑световой индикации.

Назначение и область применения

Переключатели серии ПКН544 применяются для коммутации электрических цепей постоянного и переменного тока в различных системах управления, сигнализации и автоматики. Они часто используются в промышленной аппаратуре, панелях управления, щитах и приборах, где требуется ручная команда с индикацией состояния.

Конструкция и исполнение

Модель ПКН544.2‑2хс/сВ имеет контактную группу типа «2 переключающих» (2хс) и, как правило, встроенную лампу сигнализации (сВ — «световой»). Корпус и детали выполнены из конструкционных материалов, обеспечивающих механическую прочность и надежный контакт, а сама кнопка рассчитана на многократное переключение с самовозвратом/самоблокировкой в зависимости от модификации.

Основные технические свойства (общие для ПКН544)

Для серии ПКН544 типичны следующие характеристики (без привязки к конкретной цене):

• Коммутационный ток от 1 мкА до примерно 4 А.

• Напряжение коммутируемой цепи — до 250 В (переменный и постоянный ток).

• Максимальная коммутируемая мощность — до 300 В·А.

• Сопротивление контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции — порядка 750 В (эффективное значение).

• Количество коммутационных циклов — до 100 000.

Особенности модификации (2хс/сВ)

• Две переключающие контактные группы (2хс) позволяют управлять двумя цепями или логически разделять «замыкание/размыкание» в одной схеме.

• Встроенная световая индикация (сВ) сигнализирует оператору о срабатывании или текущем состоянии переключателя (включение/выключение, срабатывание сигнала).
