П2Т-11 (5) Смоленский завод

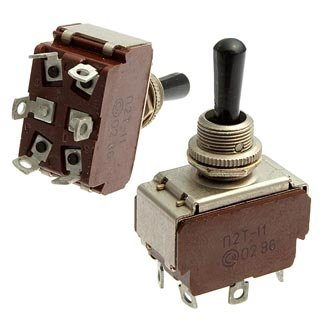

Тумблер П2Т‑11 (Смоленский завод связи / Смоленское НПО «ФЕНИКС») — это всеклиматический двухполюсный переключатель‑рычажный тумблер, рассчитанный на применение в радио‑ и электронной аппаратуре, в том числе в наземной и бортовой технике. По серии П2Т он относится к числу наиболее распространённых и надёжных отечественных тумблеров, эксплуатируемых в достаточно жёстких климатических условиях.

Назначение и конструкция

П2Т‑11 предназначен для коммутации цепей питания, управления и сигнализации с напряжением до 250 В переменного или постоянного тока и током до 6 А. Переключатель имеет трёхпозиционную схему контактов типа DP3T с функцией «on–off–on», то есть два положения «включено» с разными сочетаниями замыкаемых контактов и одно среднее «выключено». Корпус выполнен из карболита, ручка толкателя — из пластика, монтаж предусмотрен на панель через отверстие диаметром около 12,2 мм.

Ключевые электрические параметры

• Номинальное напряжение: до 250 В.

• Номинальный ток: 6 А.

• Коммутируемая мощность: до 660 Вт.

• Сопротивление контакта: не более 10 мОм (в современных описаниях и до 100 мОм в общих ТУ на серию П2Т в зависимости от категории качества).

• Сопротивление изоляции: не менее 1000 МОм, а электрическая прочность изоляции — порядка 1100 В действующего значения при 50 Гц.

Эксплуатационные и механические свойства

П2Т‑11 рассчитан на работу в температурном диапазоне примерно от −60 °C до +85 °C, что соответствует всеклиматическому или климатическому исполнению УХЛ с высокой влажностью (до около 98% при +25 °C). Механический ресурс — порядка 5000 циклов переключения, усилие переключения находится в диапазоне примерно 2,5–30 Н. Степень защиты по внешним воздействиям — порядка IP40, что означает защиту от прямого контакта и от крупных твёрдых частиц, но без герметичности по воде.
