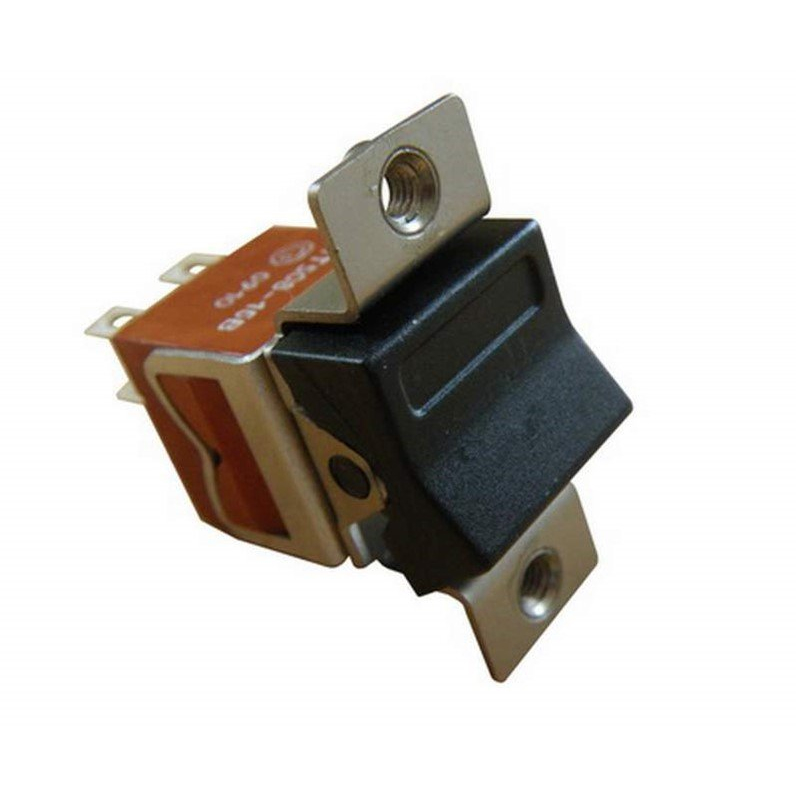

ПТ11-2В (5) Смоленский завод

ПТ11‑2В (5) — это тумблер‑переключатель, выпускаемый ОАО «Смоленский завод радиодеталей» в составе серии ПТ11, предназначенной для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения.

Обозначение и тип

Обозначение ПТ11‑2В указывает на двухпозиционный тумблер с усилием переключения, соответствующим исполнению «2», и климатическим исполнением «В» (обычно для общехозяйственных условий и ограниченного диапазона температур). Вариант «(5)» обычно относится к определённому цвету или типу ручки/рычага, который не влияет на электрические параметры, но может использоваться для маркировки функций на панели.

Конструкция и монтаж

Тумблер выполнен в стандартном корпусе для встраивания в панели; крепление — фланцевое или резьбовое, с затягиванием гайкой. Выводы рассчитаны на подключение гибкими проводами или монтажными шинами, применяются как в панельном, так и в печатном монтаже. В конструкции применяются надёжные разрывные контакты с металлическими контактами, обеспечивающие стабильное соединение при многократных коммутациях.

Основные электрические параметры

Для ПТ11‑2В (как для исполнения ПТ11‑2) типичные электрические параметры (по общим данным серии ПТ11‑2):

• электрическая прочность изоляции между контактами и корпусом — порядка 750 В переменного тока действующее значение;

• сопротивление электрического контакта — не более 0,05 Ом;

• сопротивление изоляции между токоведущими частями и корпусом — не менее 1000 МОм.

Механические и климатические характеристики

Усилие переключения для ПТ11‑2 составляет примерно от 2,94 до 14,7 Н (0,3–1,5 кгс), что обеспечивает чёткое фиксированное положение рычага при достаточной «лёгкости» оперирования. Климатическое исполнение «В» позволяет использовать переключатель в широком диапазоне температур, включая пониженные и повышенные значения, с нормированными показателями влажности и вибрации, что типично для аппаратуры общепромышленного применения.

Область применения

ПТ11‑2В (5) применяется в различных приборах и системах: измерительная аппаратура, промышленные панели управления, радио‑ и электронная техника, а также в некоторых изделиях специального назначения. Переключатель рассчитан на многократную коммутацию при номинальных токах и напряжениях, указанных в технических условиях завода‑изготовителя, и обеспечивает надёжное разъединение цепей при работе в нормальных условиях эксплуатации.
