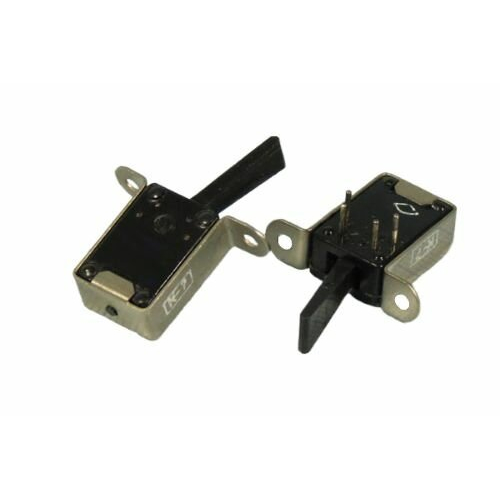

ПТ55-11В 8.337.061 (5) Смоленский завод

ПТ55‑11В 8.337.061 (5) — миниатюрный однополюсный тумблер (переключатель) производства ОАО «Смоленский завод радиодеталей» (СмолЗР), предназначен для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре, в том числе специального назначения. Указание «8.337.061 (5)» означает, что это изделие изготавливается с пластмассовой ручкой типа 8.337.061 (черного цвета) и базовым исполнением, соответствующим группе 5‑го типоразмера/конструкции серии ПТ55.

Основные характеристики

• Климатическое исполнение В: рассчитан на работу в диапазоне температур от −60 °С до +85 °С и повышенной влажности до 98% при +35 °С.

• Коммутационная нагрузка: ПТ55‑11В относится к однополюсным тумблерам с двумя фиксированными положениями, предназначенным для коммутации цепей до 12 А/12 В постоянного тока и 0,5 А/250 В переменного тока при умеренном классе коммутации.

• Контактные параметры: сопротивление контакта не более 0,05 Ом, сопротивление изоляции не менее 1000 МОм, электрическая прочность изоляции — не менее 750 Вэфф.

Габариты и механика

• Масса тумблера — не более 5 г, что относит его к миниатюрным коммутаторам.

• Усилие переключения находится в диапазоне примерно 0,294–4,9 Н (около 30–500 гс), что обеспечивает четкую фиксацию положений без излишнего «мягкого» хода.

• Габаритные размеры ручки 8.337.061 и корпуса позволяют монтировать тумблер на печатной плате или в монтажном окне с минимальным «выступом» с лицевой стороны.

Надежность и эксплуатация

• Минимальная наработка (число циклов переключения) — не менее 30 000…44 000 циклов в зависимости от конкретной редакции технических условий.

• Гарантийный срок службы — до 15 лет с даты изготовления, что подтверждает ориентацию данной серии на ответственную и долговременно эксплуатируемую аппаратуру.

• Контакты выполнены с применением серебросодержащих материалов, что обеспечивает невысокое переходное сопротивление и устойчивость к окислению при длительной эксплуатации.
