Описание

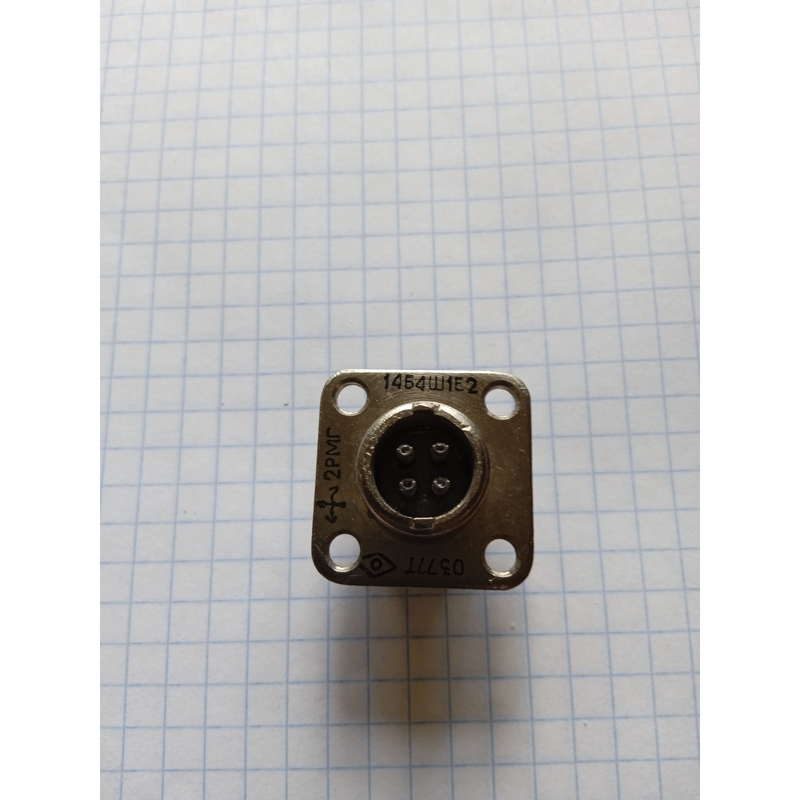

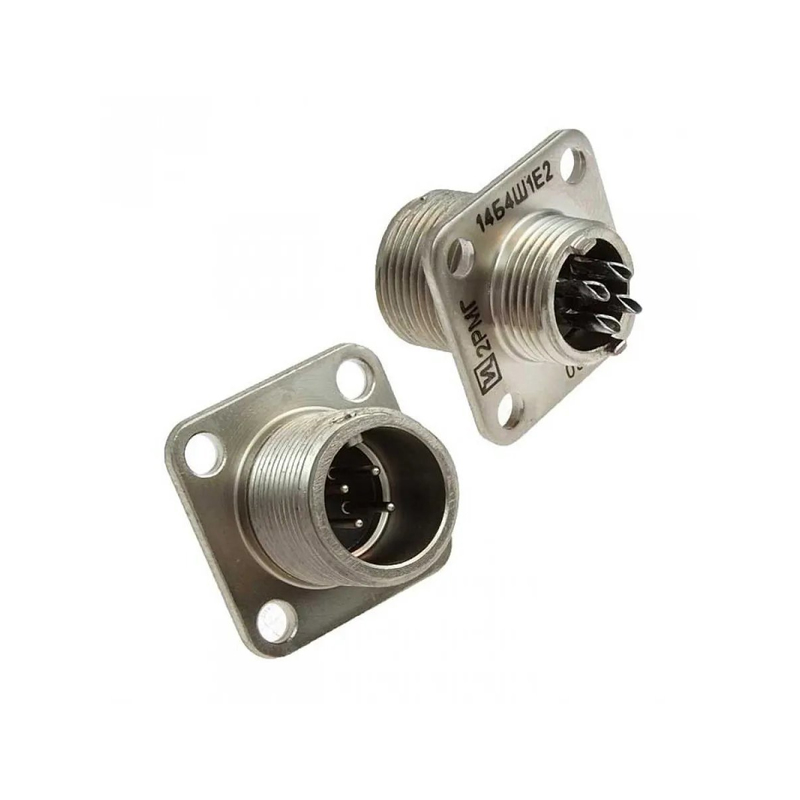

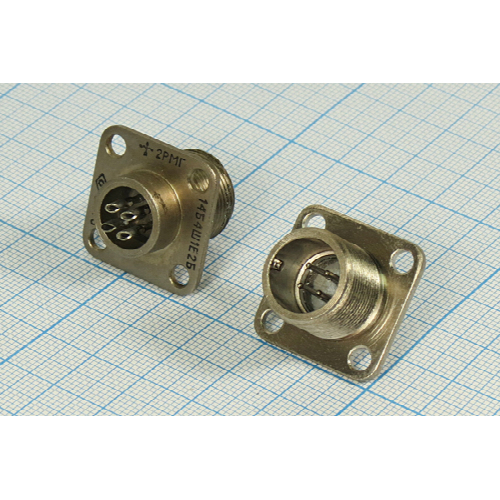

Соединители 2РМГ14Б4Ш1Е2
Соединитель 2РМГ14Б4Ш1Е2 представляет собой герметичную приборную вилку низкочастотного типа, предназначенную для работы в электрических цепях как постоянного, так и переменного тока (до 3 МГц). Он используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.
Основные характеристики
Тип соединителя : 2РМГ (цилиндрический герметичный).
Количество контактов : 4.
Диаметр контактов : 1 мм.
Максимальная токовая нагрузка :
до 6 А на каждый контакт,
до 20 А на соединитель в целом.
Рабочее напряжение : до 560 В.
Температура окружающей среды : от -60 °C до +200 °C.
Конструкция
Соединитель имеет блочный корпус без патрубка, что позволяет использовать его в различных условиях. Корпус изготовлен из алюминиевого сплава, что обеспечивает прочность и долговечность. Сочленение осуществляется с помощью резьбового механизма, что гарантирует надежное соединение.
Расшифровка обозначения
Обозначение 2РМГ14Б4Ш1Е2 можно расшифровать следующим образом:
2РМГ - тип соединителя;
14 - условный размер корпуса (посадочный диаметр);
Б - вид корпуса (блочный);
4 - количество контактов;
Ш - тип соединителя вилка ;
1 - сочетание контактов по диаметрам;
Е - покрытие контактов (никель);
2 - теплостойкость (до 200 °C).
Приме
Соединитель 2РМГ14Б4Ш1Е2 — это цилиндрический герметичный низкочастотный разъем, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Основные характеристики:
Тип соединителя : 2РМГ — цилиндрический герметичный разъем.
Посадочный диаметр корпуса : 14 мм.
Тип корпуса : Б — блочный (приборный).
Количество контактов : 4.
Вид соединителя : Ш — вилка.
Сочетание контактов : Все контакты имеют диаметр 1 мм.
Вид покрытия контактов : Е — химникель (никель).
Теплостойкость : 2 — до 200°С.
Технические параметры:
Рабочее напряжение : Не более 560 В.
Максимальная токовая нагрузка на контакт : До 6 А.
Общая максимальная токовая нагрузка : До 20 А.
Сопротивление контакта : Не более 0,015 Ом.
Сопротивление изоляции : Не менее 5000 МОм.
Количество сочленений-расчленений : 500.
Минимальная наработка : 1000 часов.
Срок сохраняемости : 15 лет.
Применение:
Соединители 2РМГ14Б4Ш1Е2 используются в различных радиоэлектронных устройствах для обеспечения надежного и герметичного соединения. Они могут быть установлены на блок или приборную панель и обеспечивают резьбовое сочленение с кабельными розетка ми серии 2РМТ.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
Доставка
Выберите ваш регион:
РОССИЙСКАЯ ФЕДЕРАЦИЯ
Москва Санкт-Петербург Новосибирск Свердловск Нижний Новгород Татарстан Самара Омск Челябинск Ростов Башкортостан Волгоград Пермь Красноярс Воронеж Саратов Краснодар Алтай | Удмуртия Ульяновск Приморье Ярославль Дагестан Хабаровск Оренбург Кемеров Рязань Томск Астрахань Пенза Липецк Тула Киров Чувашия Бурятия Калининград | Брянск Курск Ивановск Тверь Ставрополь Севастополь Белгород Архангельск Владимир Курганск Крым Смоленск Калуга Забайкалье Мордовия Орлов Вологодск Северная Осетия | Алания Мурманск Ханты-Мансийск Югра Тамбов Чечня Кострома Карелия Ростовск Марий Эл Иркутск Нижегородск Кабардино-Балкария Коми Новгород Амурск Псков Алтайский край | Сахалин Камчатский край Красноярск Хакасия Якутия Адыгея Тюмень Карачаево-Черкесия Ямало-Ненецкий АО Калмыкия Приморский край Свердлов Ингушетия Иванов Московская область Ленинградская область Ханты-Мансийский АО — Югра Курган |
ДОСТАВКА В ЕВРОПУ
Стамбул Лондон Берлин Мадрид Киев Рим Баку Париж Минск Бухарест Вена Гамбург | Брюссель Самара Ростов-на-Дону Уфа Бирмингем Тбилиси Кёльн Ереван Пермь Воронеж Волгоград Одесса Днепр Неаполь | Лидс Краков Запорожье Франкфурт Львов Тольятти Лодзь Севилья Палермо Сарагоса Владикавказ Ижевск Кривой Рог Рига | Копенгаген Дюссельдорф Дортмунд Эссен Малага Оренбург Шеффилд Познань Бремен Лиссабон Рязань Гомель Астрахань Дублин | Прага София Казань Белград Амстердам Саратов Кишинёв Загреб Валенсия Ярославль Генуя Штутгарт Глазго | Варшава Барселона Мюнхен Харьков Милан Стокгольм Краснодар Турин Марсель Скопье Вроцлав Хельсинки Ульяновск Вильнюс | Ливерпуль Будапешт Лейпциг Ганновер Тирана Дрезден Роттердам Гётеборг Манчестер Липецк Киров Лион Гаага |
Где купить
Приобрести продукцию в Москве и других городах, Вы можете, предварительно забронировав ее на сайте
Недавно просмотренные товары:
2РМ 2РМБ4Ш1Е2
Под заказ

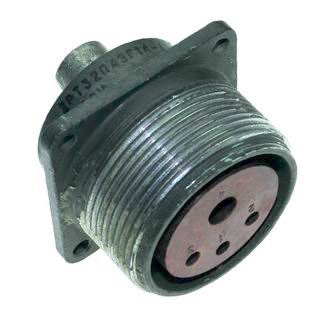

2РТ32 2РТ32П4ЭШ14-А
Цена: 1200 ₽

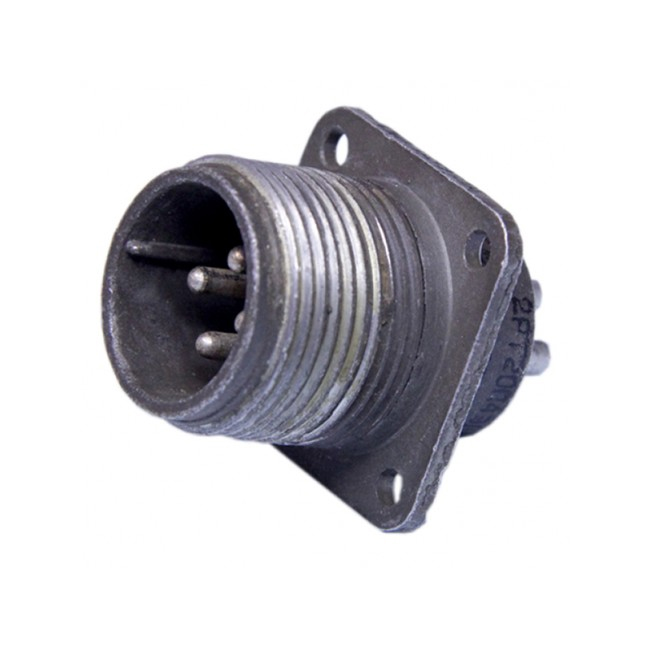

2РТ20 2РТ20П4ЭШ8-А
Цена: 1050 ₽

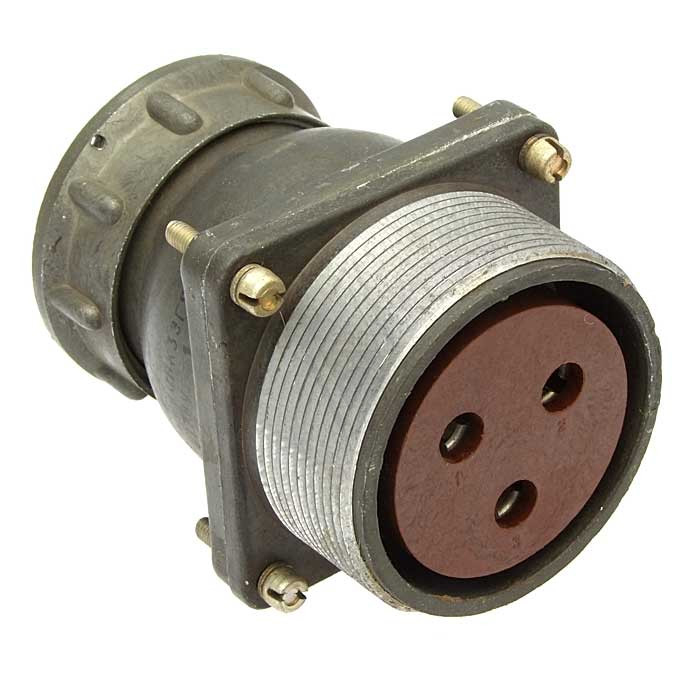

2РТ40 2РТ40ПК3НГ9-А
